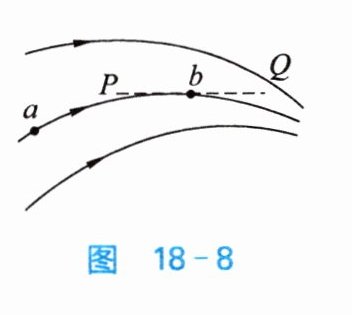

9. 图 18 - 8 是用来描绘某一磁体周围磁场的部分磁感线。由磁感线的分布特点可知,a 点的磁场比 b 点的磁场弱(选填“强”或“弱”)；若在 b 点放一颗可以自由转动的小磁针,则小磁针静止时,其 N 极指向Q(选填“P”或“Q”)处。

答案： 弱；Q

10. 在班级组织的自制指南针活动中,小伟同学用条形磁体将缝衣针磁化后,将其放在水中漂浮的一片树叶上,并多次轻轻旋转树叶,待树叶静止后,观察到树叶的尖端总是指向南方,如图 18 - 9 所示。下列说法中,正确的是(D)。

A.树叶尖端指向地磁南极
B.指南针的“N”应标注在树叶尖端
C.树叶周围存在磁场和磁感线
D.若用磁体的 N 极靠近树叶尖端,会相互吸引

答案： D

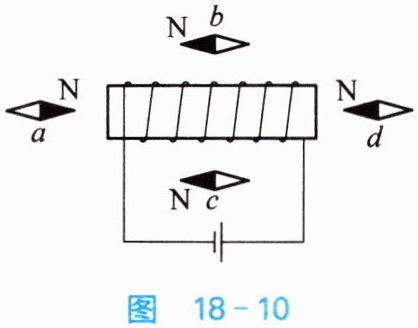

例 1 如图 18 - 10 所示,通电螺线管周围的小磁针静止时,小磁针 N 极指向不正确的是(D)。

A.$a$
B.$b$
C.$c$
D.$d$

解析 本题先根据安培定则判断出通电螺线管右端为 N 极,再确定螺线管周围的磁感线方向,最后根据小磁针静止时 N 极的指向与磁感线方向一致来确定答案(也可以利用磁极间的作用规律判断)。
答案 D。
策略提炼 通电螺线管是由通电线圈组成的,通电螺线管外部的磁感线是从螺线管的北极发出并回到南极。但是,在通电螺线管内部的磁场方向是从螺线管的南极指向北极。

答案： D
