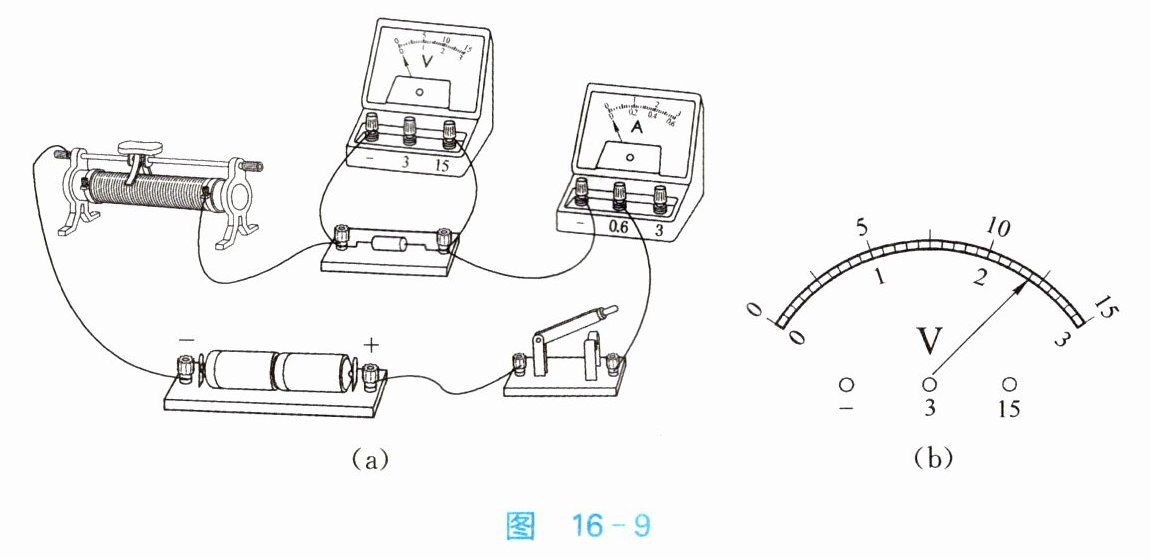

例 图 16-9(a)是“探究电流与电压关系”的实验电路示意图。
(1)检查发现连接的电路中有一根导线连接错误,请在图 16-9(a)中连接错误的那根导线上画“×”,并用笔画线代替导线,将电路连接正确。
(2)电路接通前,滑动变阻器的滑片 P 应该移至最______(选填“左”或“右”)端。
(3)闭合开关后,发现电流表的示数几乎为零,电压表的示数接近于电源电压,则故障可能是待测电阻发生了______(选填“短路”或“开路”)。
(4)排除故障后,闭合开关,改变滑动变阻器滑片的位置,记录的实验数据见下表。表中空白处电压如图 16-9(b)所示,该示数是______V。请根据表中数据得出结论：电阻一定时,通过导体的电流与导体两端的电压成______(选填“正比”或“反比”)。
|电压 $ U/V $| 0.6 | 1.2 | 1.8 | | 3.0 |
|电流 $ I/A $| 0.12 | 0.24 | 0.36 | 0.48 | 0.60 |
解析 (1)电源为两节干电池,电压为 $ 3V $,所以电压表的量程应选用 $ 0～3V $。(2)为保护电路,电路接通前,滑动变阻器的滑片 P 应该移至阻值最大处,即最左端。(3)电流表的示数几乎为零,可能是电路开路；电压表的示数接近于电源电压,说明电压表到电源两极没有开路,则故障可能是待测电阻发生了开路。(4)电压表选用量程的分度值为 $ 0.1V $,示数为 $ 2.4V $。分析表中数据可知,电阻两端的电压与通过导体的电流的比值是定值,说明在电阻一定时,通过导体的电流与导体两端的电压成正相关。

答案：

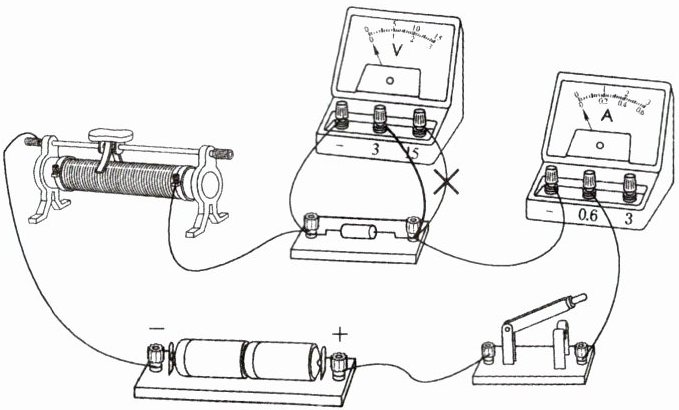

(1)

(2) 左
(3) 开路
(4) 2.4；正比
