《2025年新课程初中物理同步训练九年级全一册沪科版重庆专版》

4. 如图 15 - 17 所示,$ M $、$ N $ 表示一个电流表的两个接线柱,$ a $、$ b $、$ c $、$ d $ 表示电路中的四个连接点。若想用此电流表测量小灯泡的电流,则下列连接方法中正确的是(C)。

A.$ M $ 接 $ a $,$ N $ 接 $ b $
B.$ M $ 接 $ d $,$ N $ 接 $ a $
C.$ M $ 接 $ c $,$ N $ 接 $ d $
D.$ M $ 接 $ d $,$ N $ 接 $ c $

答案： C

5. 小红和小丽用电流表测量同一电路中的电流,小红接入电路中的是 $ 0 \sim 0.6 A $ 量程,而小丽按照 $ 0 \sim 3 A $ 量程读得测量值为 $ 2.4 A $,则实际测得电流应该是(D)。
A.$ 1.2 A $
B.$ 4.8 A $
C.$ 0.12 A $
D.$ 0.48 A $

答案： D

6. 如图 15 - 18 所示,$ A $ 球带负电,$ B $ 球不带电。当金属导体棒放在 $ A $、$ B $ 两球上时,导体棒中的瞬时电流的电流方向是(B)。


A.由 $ A $ 向 $ B $
B.由 $ B $ 向 $ A $
C.没有电流
D.无法确定

答案： B

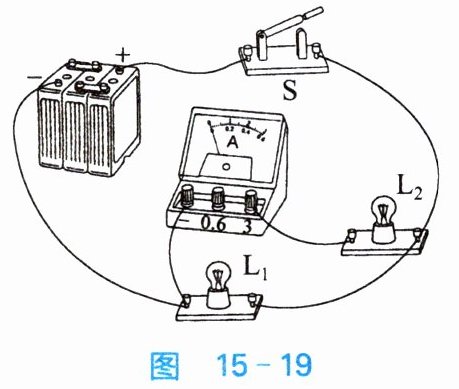

7. 如图 15 - 19 所示的电路中,电流表测量的是(A)。

A.通过灯 $ L_{1} $ 的电流
B.通过灯 $ L_{2} $ 的电流
C.通过灯 $ L_{1} $ 和灯 $ L_{2} $ 的电流之和
D.电源供给电路的总电流

答案： B

8. 如图 15 - 20 所示的电路中,有两个灯泡,两只电流表,请在“$ ◯ $”内填入灯泡和电流表的符号,并标出电流表的正、负接线柱。

答案：
