4. 小明同学在进行“伏安法测电阻”的实验。
(1)在连接电路时,开关 $ S $ 应处于______状态,滑动变阻器的滑片 $ P $ 应放在电阻最______的位置。
(2)小明同学连接了如图 $ 16 - 19 $(a)所示的电路,闭合开关,电流表的指针______偏转,电压表的指针______偏转。(均选填“会”或“不会”)

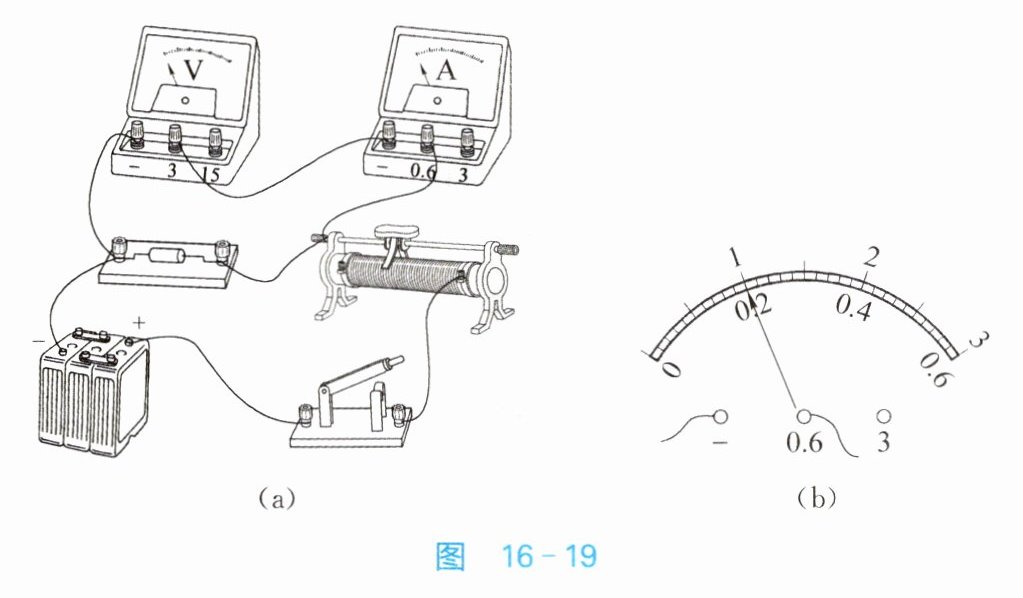

(3)他仔细检查电路,发现有一根导线连接错误,请你在图 $ 16 - 19 $(a)中错误的导线上画“×”,并用笔画线代替导线,画出正确的连接导线。
(4)正确连接电路后,闭合开关,调节滑动变阻器滑片 $ P $,当电压表的示数为 $ 2 \mathrm{V} $ 时,观察到电流表的示数如图 $ 16 - 19 $(b)所示,他记下数据并算出电阻 $ R $ 的阻值为______$ \Omega $。
(5)同组小斌同学继续向______(选填“左”或“右”)端移动滑片 $ P $,适当增大电阻 $ R $ 两端的电压,并进行了多次测量计算电阻的平均值从而减小实验误差。

答案：

(1)断开；大
(2)会；不会
(3)

(4)由图(b)可知，电流表量程为$0\sim0.6A$，分度值为$0.02A$，示数为$0.2A$。根据$R = \frac{U}{I}$，$U = 2V$，$I = 0.2A$，则$R=\frac{2V}{0.2A}=10\Omega$
(5)右
