5. 如图 15-36 所示,$L_{1}和L_{2}$是串联,电压表的$a$端是负接线柱,$b$端是正接线柱。如果电源的总电压是$6V$,当开关闭合,电压表的示数是$4V$,则$L_{1}$的电压是2$V$,$L_{2}$的电压是4$V$。

答案： 串；负；正；2；4

6. 如图 15-37 所示的测量$L_{1}$电压的电路中,正确的是(D)。

答案： D

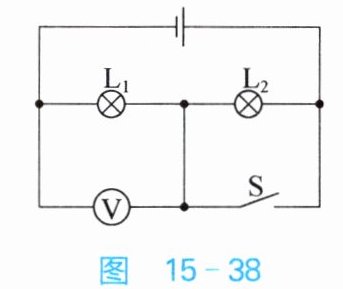

7. 如图 15-38 所示,开关$S$闭合后,电压表的示数将(B)。

A.不变
B.增大
C.减小
D.无法确定

答案： B

8. 如图 15-39 所示的电路中,电压表$V_{1}的示数为6V$,$V_{2}的示数为7V$。若电源电压为$10V$,则灯$L_{1}$两端电压为(C)。

A.$1V$
B.$10V$

C.$3V$
D.$6V$

答案： C

9. 如图 15-40 所示的电路中,灯$L_{1}$、$L_{2}$均发光。关于电压表$V_{1}$、$V_{2}$、$V_{3}$的示数,下列各组数据中可能正确的是(A)。
A.$9V$、$6V$、$3V$
B.$9V$、$3V$、$6V$
C.$9V$、$9V$、$9V$
D.$6V$、$9V$、$3V$

答案： D
