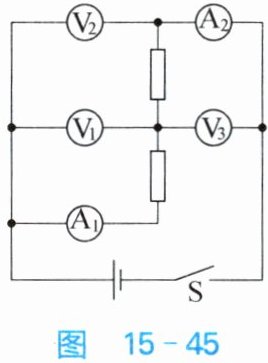

5. 如图 15 - 45 所示的电路中,当开关 $ S $ 闭合时,电压表 $ V_1 $、$ V_2 $、$ V_3 $ 的示数分别为 $ U_1 $、$ U_2 $、$ U_3 $,电流表 $ A_1 $、$ A_2 $ 的示数分别为 $ I_1 $、$ I_2 $(五只电表的示数均不为零),那么下列关系式正确的是(C)。

A.$ U_2 = U_1 = U_3 $,$ I_1 = I_2 $
B.$ U_3 = U_1 + U_2 $,$ I_1 = I_2 $
C.$ U_2 = U_1 + U_3 $,$ I_1 = I_2 $
D.$ U_2 = U_1 + U_3 $,$ I_1 ＞ I_2 $

答案： C

6. 在探究电路连接方法的实验中,图 15 - 46 是某同学设计的几种电路图。当闭合开关以后,电路中没有电流通过的是E,电源被短路的是F；电路中灯泡互相串联的正确电路是A；灯泡互相并联的是D。

答案： E；F；A；D

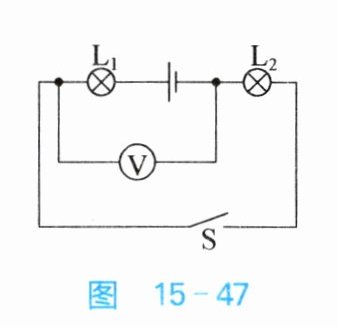

7. 如图 15 - 47 所示,电源电压是 $ 3 \, V $,$ S $ 闭合后电压表的示数为 $ 1 \, V $,则灯 $ L_2 $ 两端的电压为2$ V $；若断开开关,电压表的示数将变大(选填“变大”“变小”或“不变”)。

答案： 2；变大

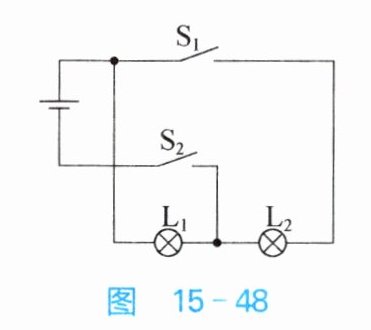

8. 如图 15 - 48 所示,灯 $ L_1 $、$ L_2 $ 是并联的,开关 $ S_1 $ 可以控制灯L₁、L₂,开关 $ S_2 $ 可以控制灯L₂。
