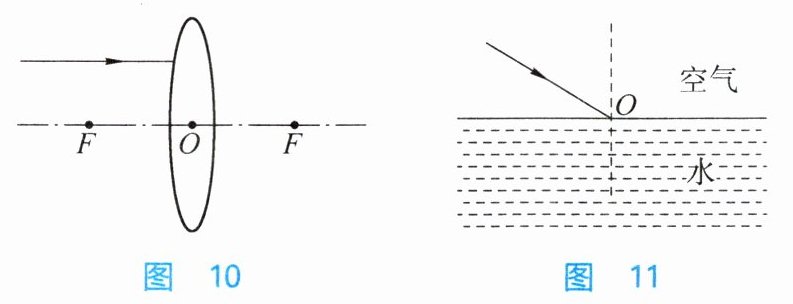

17. 请画出如图10、11所示的两个光路图中的折射光线示意图。

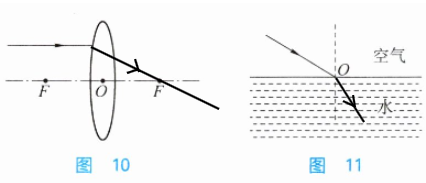

答案：

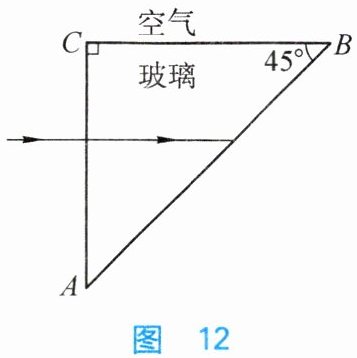

18. 如图12所示,一条光线垂直界面AC进入玻璃砖后,在界面AB上只发生反射,在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。

答案：

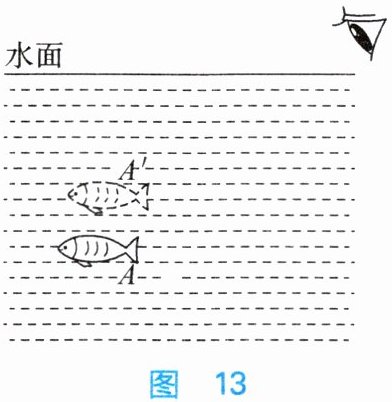

19. 小聪同学在鱼池边欣赏鱼儿在水中游来游去,常言道“眼见为实”,在这里却是“眼见为虚”。设真实的鱼尾上有一点A,在小聪眼里这一点“跑到了A'的位置”,如图13所示。请画出造成这种现象的光路图(只需用一条光线的光路示意即可,并保留作图痕迹)。

答案：

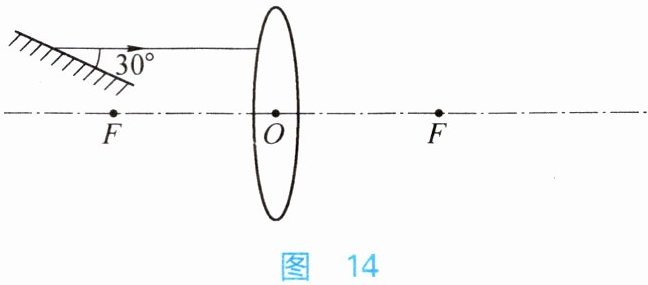

20. 图14中的光线经过平面镜反射后水平射向竖直放置的凸透镜,请画出平面镜的入射光线和凸透镜的折射光线。

答案：
