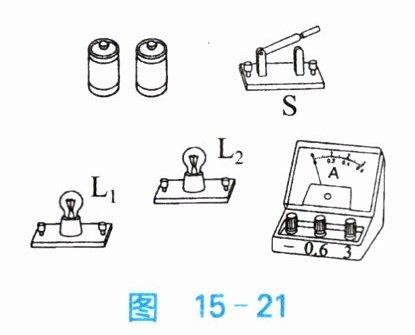

9. 在图 15 - 21 中连接电路,要求：开关 $ S $ 是总开关,两灯泡串联,电流表测通过灯 $ L_{1} $ 的电流。

答案：

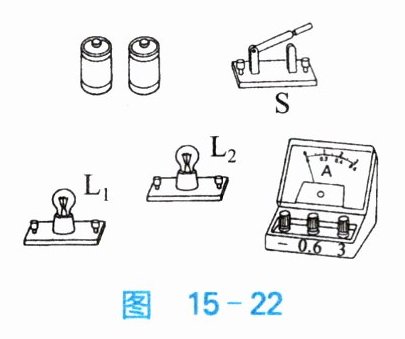

10. 在图 15 - 22 中连接电路,要求：两灯泡并联,开关 $ S $ 是总开关,电流表测通过 $ L_{1} $、$ L_{2} $ 的总电流。

答案：

例 在图 15 - 23 中,$A_{3}$ 的示数为 $1.5\ A$,$A_{2}$ 的示数为 $0.6\ A$,$A_{1}$ 的示数为 $1.1\ A$,则通过 $L_{3}$ 的电流为 0.6 A,通过 $L_{1}$ 的电流为 0.4 A,通过 $L_{2}$ 的电流为 0.5 A。

答案： 通过$L_3$的电流为$0.6A$，通过$L_1$的电流为$0.4A$，通过$L_2$的电流为$0.5A$。
