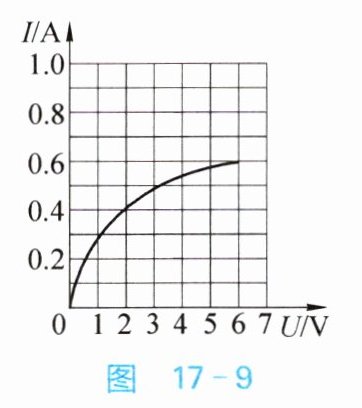

7. 灯泡 L 的额定电压为 6 V。小明通过实验测得电流随电压变化的曲线如图 17 - 9 所示。由图可知,当灯泡 L 正常发光时,通过其灯丝的电流是0.6A,此时灯泡 L 的电阻是10Ω；通过调节滑动变阻器,使灯泡 L 两端的电压为 3 V,则此时灯泡 L 消耗的实际功率为1.5W。

答案： 0.6；10；1.5

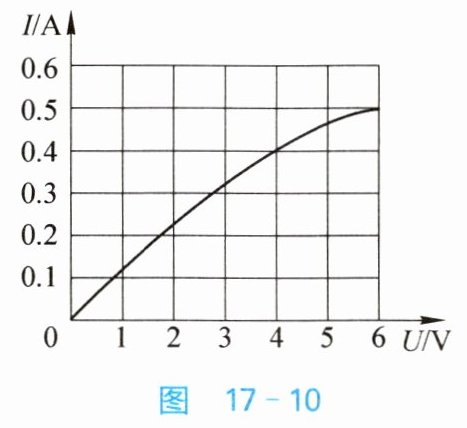

8. 标有“6 V 3 W”字样的小灯泡,通过它的电流与电压的关系如图 17 - 10 所示。若把它与一个阻值为 8 Ω 的电阻并联接在电压为 4 V 的电路中,则干路中的电流是0.9A,整个电路消耗的功率为3.6W。

答案： 0.9；3.6

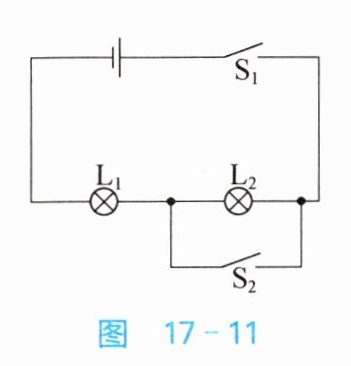

9. 如图 17 - 11 所示的电路中,电源电压恒定。$L_1、$$L_2 $均标有“6 V 6 W”字样(设灯丝的电阻不变)。当$ S_1、$$S_2 $闭合时$,L_1 $正常发光,当$ S_1 $闭合$,S_2 $断开时,两灯的总功率是(C)。
A.12 W
B.6 W
C.3 W
D.2 W

答案： C

10. 如图 17 - 12(a)所示的电路中,电源电压不变,闭合开关 S,将滑片 P 移到某一位置时,电压表的示数为 6 V,两块电流表指针的位置均如图 17 - 12(b)所示,则$ R_1 $电阻是20Ω,此时$ R_2 $的电功率是7.2W；若将滑片 P 向右移动$,A_1 $的示数将变小(选填“变大”“变小”或“不变”,下同$),A_2 $的示数将不变。

答案： 20；7.2；变小；不变
