《2025年新课程初中物理同步训练九年级全一册沪科版重庆专版》

1. 如图 15-34 所示,用电压表测得两电路中灯L_{1}、L_{2}和AB两端的电压分别为U_{1}、U_{2}和U_{AB},则图 15-34(a)中三者的关系是U_{AB}=U_{1}+U_{2},图 15-34(b)中三者的关系是U_{AB}=U_{1}=U_{2}。

答案： $U_{AB}=U_{1}+U_{2}$；$U_{AB}=U_{1}=U_{2}$

2. 甲、乙两盏灯串联后接到电源上,若测得两灯串联后的总电压为$9V$,测得甲灯两端的电压为$5V$,则乙灯两端的电压为4$V$；若两盏灯并联后接到该电源上,则乙灯两端的电压为9$V$。

答案： 4；9

3. 在“用电压表测量电压”的实验中,某同学进行了以下步骤：
① 根据电路图正确连接电路
② 正确读出所测量的电压数据,并记录
③ 熟悉电压表的量程和正确读数方法
④ 根据记录总结串联电路和并联电路的电压关系
以上步骤按合理的顺序排列是$③ \rightarrow ① \rightarrow ② \rightarrow ④$。

答案： $③ \rightarrow ① \rightarrow ② \rightarrow ④$

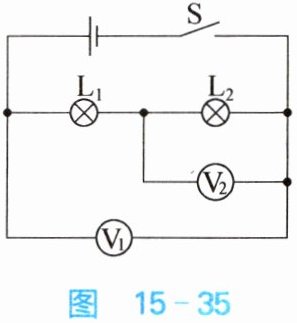

4. 如图 15-35 所示,当开关闭合后,两灯都发光,此时$V_{1}$、$V_{2}表的示数分别是4V和2.5V$,则电源电压为4$V$,灯$L_{1}$两端的电压为1.5$V$,灯$L_{2}$两端的电压为2.5$V$。

答案： 4；1.5；2.5
