《2025年新课程同步练习册八年级物理上册北师大版》

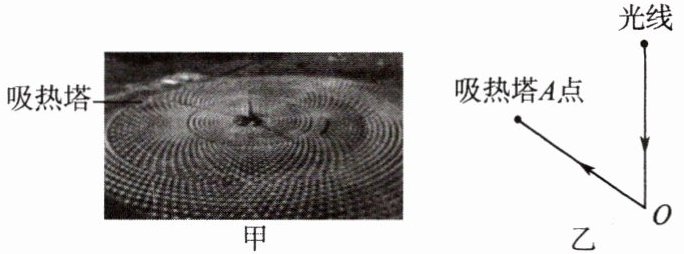

5. 如图甲所示,我国敦煌的塔式光热电站通过平面镜把太阳光反射后会聚到吸热塔,其中某束光的传播路径如图乙所示,请在图乙中画出平面镜的位置。

答案：
如图所示。

6. 小明同学用如图所示的装置探究光的反射定律,在平面镜的上方垂直放置一块光屏,光屏由可以绕ON折转的E、F两块纸板组成。

(1)其中可折转的光屏在实验中的作用是(写出两条即可)：
①显示光的传播路径。
②探究反射光线、入射光线、法线是否在同一平面内。
(2)如图所示,让一束光贴着光屏左侧的纸板E沿AO方向射到O点,在右侧纸板F上能看到反射光线OB。实验时从光屏前不同的方向都能看到光的传播路径,这是因为光在光屏上发生了漫(选填“镜面”或“漫”)反射。
(3)如图,当E、F两纸板在同一平面上时,让入射光线AO沿纸板E射向镜面,在纸板F上可看到反射光线OB,测出入射角和反射角的大小,便立即得出实验结论：反射角等于入射角。你认为这样得出的结论不合理(选填“合理”或“不合理”),原因是只进行了一次实验，实验结果具有偶然性，可能不是普遍规律。
(4)如果让光线沿着BO的方向射向镜面,会发现反射光线沿着OA方向射出,这表明：光反射时，光路是可逆的。

答案：
(1)①显示光的传播路径　　②探究反射光线、入射光线、法线是否在同一平面内　
(2)漫　
(3)反射角等于入射角　不合理　只进行了一次实验，实验结果具有偶然性，可能不是普遍规律　
(4)光反射时，光路是可逆的
