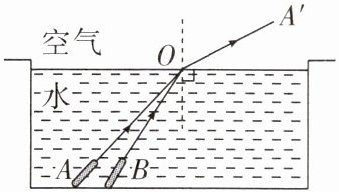

9. (2024·河南中考)如图所示,观光水池中,一束红光沿AO方向从水中射入空气,折射光线为OA'。若另一束红光沿BO方向从水中射入空气,请大致画出入射光线BO的折射光线,并标出对应的折射角r。

答案：
9.如图所示

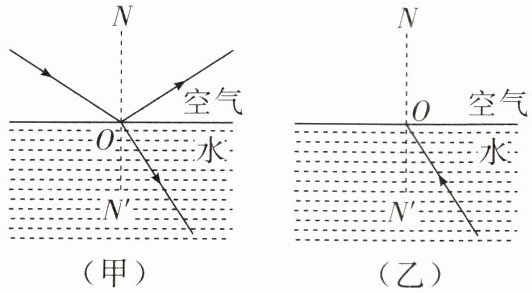

10. 光从空气斜射到水面时,一部分光射进水中,另一部分光返回到空气中,其光路如图(甲)所示。现在让光逆着折射光线的方向从水中斜射到与空气的分界面,请在图(乙)中画出相应的折射光线和反射光线。

答案：
10.如图所示

11. 光从玻璃斜射入空气中,在玻璃与空气的分界面上发生折射和反射,反射光线OC如图所示,请在图中画出入射光线AO和折射光线OB的大致方向。

答案：
11.如图所示

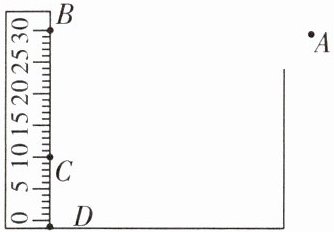

12. 为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从A处向水中看去,看到刻度尺上B点在水中所成的像位于C点,同时看到水中D点的像也位于C点。请据此：
(1)用虚线画出水面位置。
(2)完成看到D点的光路图。

答案：
12.如图所示

13. 一束光射向三棱镜,画出这束光两次折射的大致光路。

答案：
13.如图所示

14. (2024·潍坊中考)如图所示,水槽内装满水,槽底有一点光源S,紧贴右侧槽壁竖直固定一平面镜。S发出的一条光线经水面折射,又经平面镜反射后过P点。
(1)画出P点在平面镜中所成的像P'；
(2)将S点到P点的光路图补充完整。

答案：
14.如图所示
