《2025年新编基础训练八年级物理全一册通用版S》

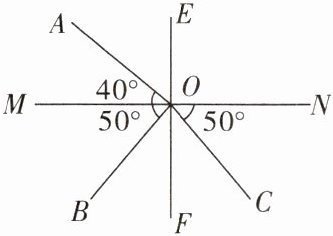

[变式 1] (2025·合肥)光在玻璃和空气的界面上发生的反射和折射现象,如图所示。根据图中的信息可判断：折射角是50度；玻璃在图中的MN下方(选填“$ MN $ 上方”“$ MN $ 下方”“$ EF $ 左侧”或“$ EF $ 右侧”)。

答案： 50　MN下方

[典例 2] 如图所示的光现象中,由于光的折射形成的是 (C)

答案： C

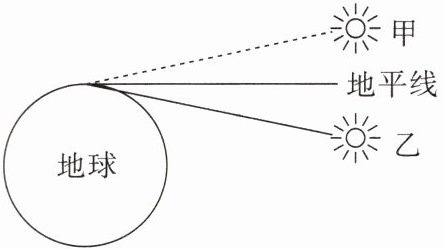

[变式 2] (2025·宿州)诗句“大漠孤烟直,长河落日圆”展现了一幅美丽的画卷,诗人观察到太阳在图中的甲位置,但这并非太阳的实际位置,太阳实际处在图中的乙位置,这是因为太阳光在经过不均匀的大气层时发生了折射现象。

答案： 折射

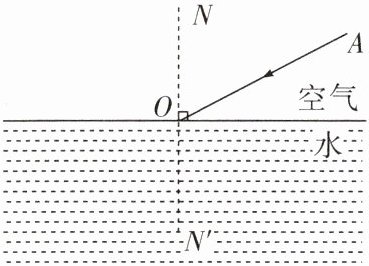

[典例 3]如图所示,一束光线 $ AO $ 从空气斜射入水中,请画出大致的折射光线。

答案：
如图所示
　　　　　　　　

[变式 3] 如图所示,一条光线垂直界面 $ AC $ 进入玻璃砖后,在界面 $ AB $ 上只发生反射,在图中画出该光线经界面 $ AB $ 反射和从界面 $ BC $ 离开玻璃砖后的光线。

答案：
如图所示
