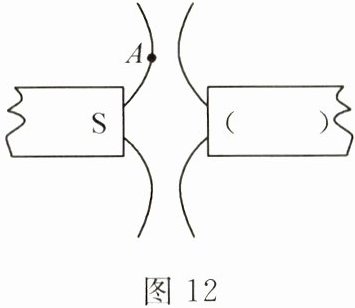

19. 根据图 12 中已标明的磁极，在 A 点标出磁感线方向，在括号内标出另一磁铁的磁极。

答案：
19.如答图21所示

20. 用笔画线代替导线，将图 13 中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

答案：

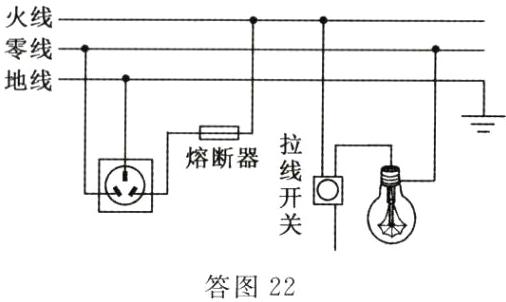

20.如答图22所示

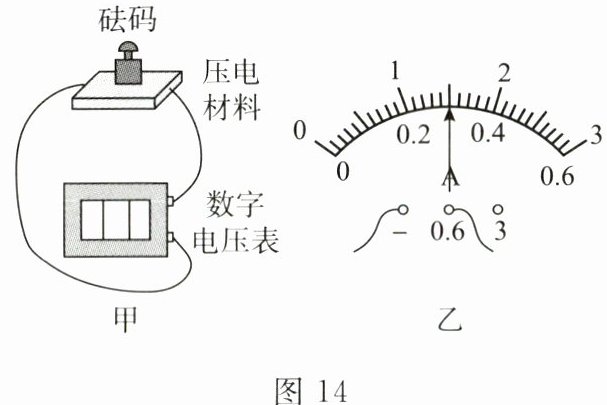

21. 压电材料是一种在发生弹性形变时将机械能转化为电能的新型材料。为探究影响压电材料两端电压大小与压力大小、材料种类的关系，科技小组利用如图 14 甲所示装置设计了如下实验：将质量不同的砝码分别放在压电材料 a、b 的中心，用数字电压表测量压电材料两端的电压，记录数据如下表所示。

(1)分析表 1 中材料 a 的相关数据，得出的结论：材料相同时，压力越大，产生的电压越高；对比分析材料 a、b 的相关数据，得出的结论：压力相同时，材料不同，产生的电压不同。
(2)当砝码质量超过 200 g 后，发现材料 a 两端的电压不再明显增加，原因可能是该材料在压力的作用下，电压只能增加到一定的程度，超过这个电压值就不再有明显的增加。
(3)某类型压电材料可为电路提供 6 V 恒定电压，利用此电源测量小灯泡额定功率(额定电压 3.8 V)。
①请在图虚线框内画出实验电路图。
②在连接电路时，当连接好最后一根导线，小灯泡立即发光，出现这种现象的原因可能是开关没有断开；排除问题后，当小灯泡正常发光时，电流表示数如图 14 乙所示，则小灯泡的额定电流为0.3A，额定功率为1.14W。

答案：
21.
(1)材料相同时，压力越大，产生的电压越高 压力相同时，材料不同，产生的电压不同
(2)该材料在压力的作用下，电压只能增加到一定的程度，超过这个电压值就不再有明显的增加
(3)①如答图23所示 ②开关没有断开 0.3 1.14
