《2025年新课程学习与测评单元双测九年级物理全一册人教版》

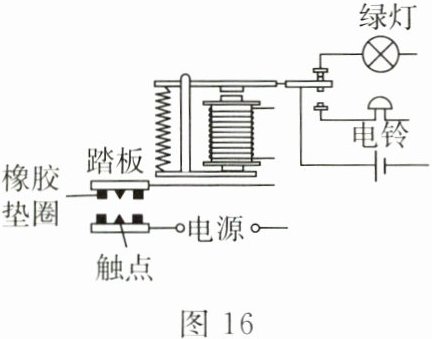

20. 小宇学习了电磁铁与自动控制后，想设计一种自动防盗报警器。其原理是在家门口设置一种装置，夜深时启动报警器，当有人踩踏板时，自动报警器的电铃发出警报；无人踩踏板时绿灯亮。请你根据这一原理，用笔画线代替导线将图 16 中的电路连接完整。

答案： 20.如答图18所示

21. 小杜做了以下电磁学实验。

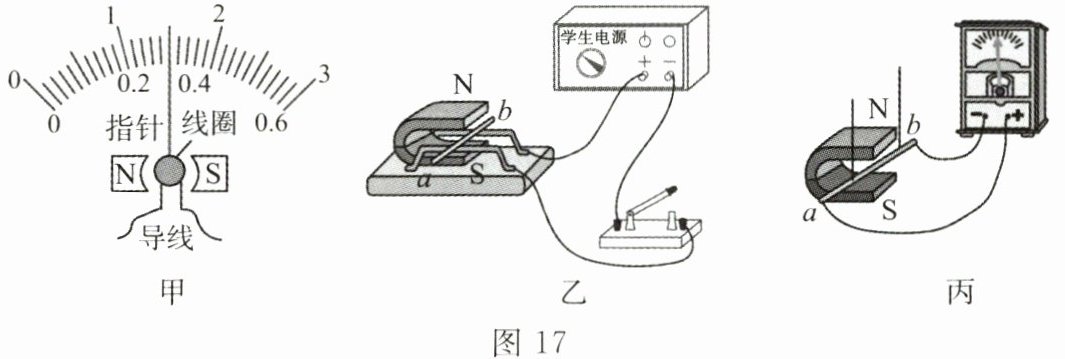

(1)电流表中有电流通过时，指针为什么会发生偏转？小杜观察电流表内部结构并画出其内部结构简图如图 17 甲所示，分析图 17 甲可知，电流表的工作原理与电动机(选填“发电机”或“电动机”)的工作原理相同。
(2)小杜用图 17 乙所示电路探究通电导线在磁场中的受力情况。闭合开关后，发现导体 $ ab $ 向右运动，只把电源的正负极对调后接入电路，发现导体 $ ab $ 又向左运动，这说明通电导体在磁场中的受力方向与电流方向有关。
(3)小杜想：通电导线放入磁场中会受到力的作用，那么导线在磁场中运动，会不会产生电流呢？于是他将图 17 乙中的电源换成灵敏电流计，如图 17 丙所示。实验中，小杜通过灵敏电流计指针是否偏转来判断电路中是否有电流；通过指针偏转的方向来判断感应电流方向。

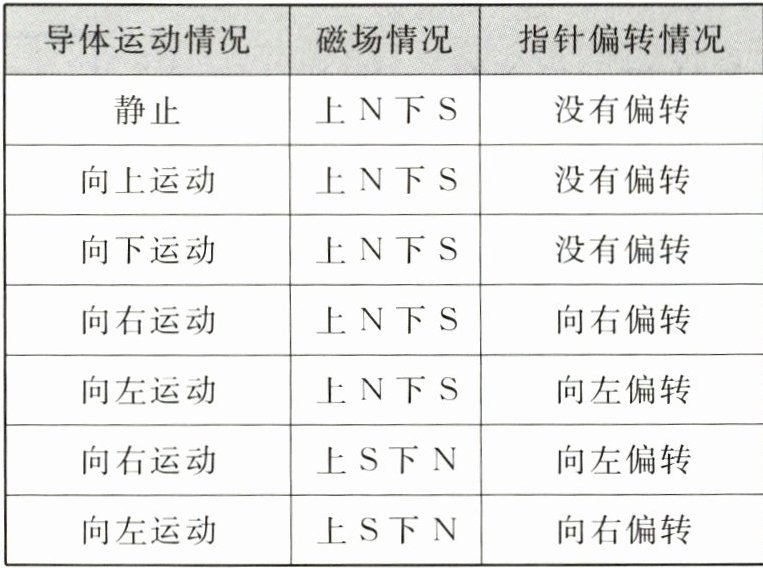

(4)小杜将实验情况记录在下表中，分析表格内容可知：图 17 丙电路中要产生感应电流，导体需要做切割磁感线运动。感应电流的方向与磁场方向和导体运动方向有关。
(5)如果想进一步探究感应电流的大小与导体运动的快慢是否有关，则应闭合开关，保持其他条件不变，只改变导体运动速度，观察灵敏电流计指针偏转的幅度得出结论。

答案： 21.
(1)电动机　
(2)电流方向　
(3)灵敏电流计指针是否偏转　感应电流方向　
(4)切割磁感线　磁场方向　导体运动方向　
(5)导体运动速度　灵敏电流计指针偏转的幅度
