22. 在探究通电螺线管外部磁场的特点实验中：

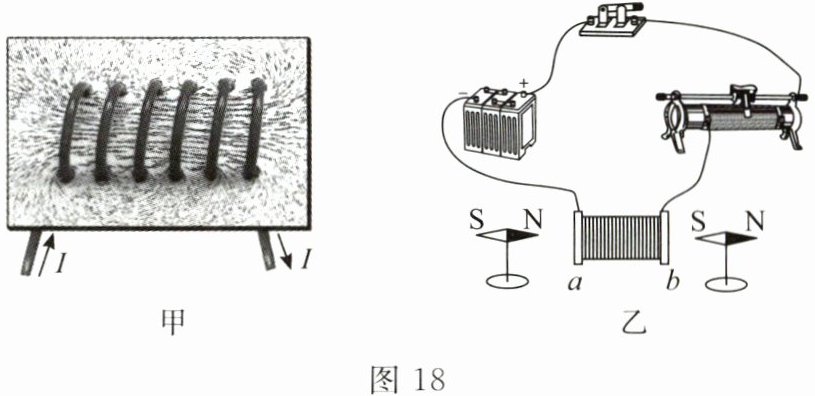

(1)如图 18 甲所示，在一块有机玻璃板上安装一个螺线管，在板面上均匀地撒满铁屑，给螺线管通电并轻敲玻璃板面，观察板面上铁屑的分布情况。铁屑相当于无数枚小磁针，通过观察铁屑分布情况，可初步推断：通电螺线管外部的磁场分布与条形磁体的磁场分布相似。铁屑分布不能(选填“能”或“不能”)体现出螺线管的极性。
(2)将螺线管接入电路，闭合开关，小磁针偏转，静止时小磁针 $ N $、$ S $ 极的指向如图 18 乙所示，这说明通电螺线管 $ b $ 端为N极。通过螺线管的电流变大，螺线管的磁性会增强。
(3)下列关于磁感线的说法正确的是B。(填字母)
A. 小铁屑形成了磁感线
B. 磁感线是为了形象直观地描述磁场而人为引入的模型
C. 磁体外部的磁感线从磁体的 $ S $ 极出发最后回到 $ N $ 极

答案： 22.
(1)小磁针　条形　不能　
(2)N　增强　
(3)B
