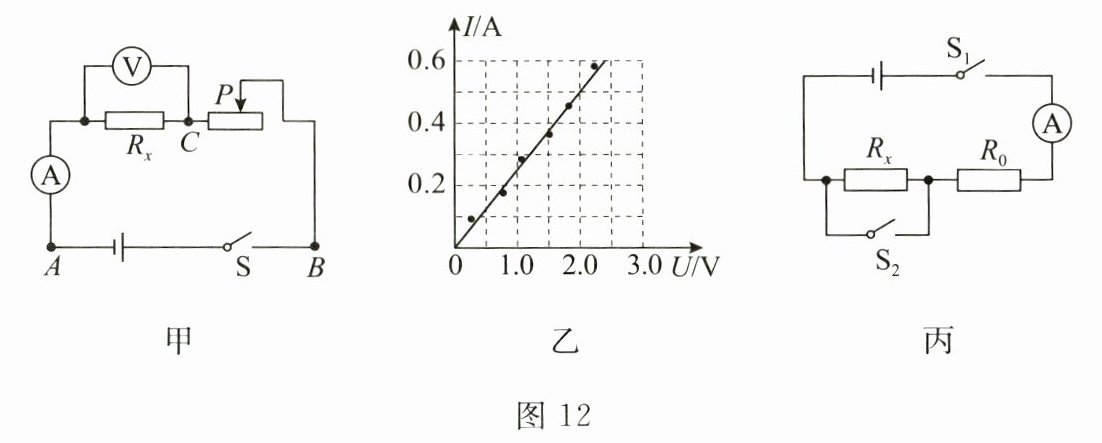

17. 小芳利用图 12 甲所示的电路测量未知电阻 $ R_x $ 的阻值。
(1)闭合开关,发现电压表和电流表均无示数。小芳利用另一个完好的电压表进行检测,把电压表分别接在 $ A $、$ B $ 之间和 $ B $、$ C $ 之间时,电压表均有示数;接在 $ A $、$ C $ 之间,电压表无示数。若电路连接完好,只有一个元件有故障,则该故障是
(2)排除故障后,调节滑动变阻器,记录多组数据。根据数据画出待测电阻 $ R_x $ 的 $ I - U $ 图像如图 12 乙所示。由图像可得 $ R_x = $
(3)小芳又设计了一种方案,也测出了 $ R_x $ 的阻值。电路如图 12 丙所示,$ R_0 $ 为阻值已知的定值电阻,电源电压未知且恒定不变。测量步骤如下:
① 当开关
② 当开关 $ S_1 $、$ S_2 $ 都闭合时,电流表读数为 $ I_2 $;
③ 待测电阻 $ R_x = $

(1)闭合开关,发现电压表和电流表均无示数。小芳利用另一个完好的电压表进行检测,把电压表分别接在 $ A $、$ B $ 之间和 $ B $、$ C $ 之间时,电压表均有示数;接在 $ A $、$ C $ 之间,电压表无示数。若电路连接完好,只有一个元件有故障,则该故障是
滑动变阻器断路
。(2)排除故障后,调节滑动变阻器,记录多组数据。根据数据画出待测电阻 $ R_x $ 的 $ I - U $ 图像如图 12 乙所示。由图像可得 $ R_x = $
4.0
$ \Omega $。(3)小芳又设计了一种方案,也测出了 $ R_x $ 的阻值。电路如图 12 丙所示,$ R_0 $ 为阻值已知的定值电阻,电源电压未知且恒定不变。测量步骤如下:
① 当开关
$ S_1 $ 闭合、$ S_2 $ 断开
时,电流表读数为 $ I_1 $;② 当开关 $ S_1 $、$ S_2 $ 都闭合时,电流表读数为 $ I_2 $;
③ 待测电阻 $ R_x = $
$ \frac{(I_2 - I_1)R_0}{I_1} $
。(用已知和测出的物理量符号表示)
答案:
17.
(1)滑动变阻器断路
(2)4.0
(3)①$ S_1 $闭合、$ S_2 $断开 ③$\frac{(I_2 - I_1)R_0}{I_1}$
(1)滑动变阻器断路
(2)4.0
(3)①$ S_1 $闭合、$ S_2 $断开 ③$\frac{(I_2 - I_1)R_0}{I_1}$

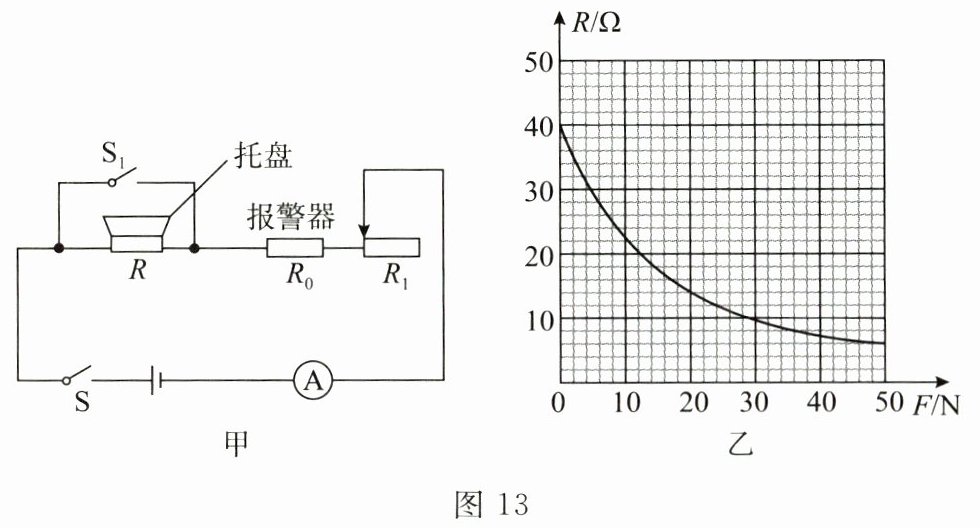

18. 电梯超载时,报警器会发出警报声以提醒后面进入的乘客退出电梯。某实验小组的同学用电源、开关、导线、压敏电阻、报警器、滑动变阻器($ 2 \, A $ $ 50 \, \Omega $)等模拟电梯的报警电路,如图 13 甲所示。闭合开关 $ S $ 和 $ S_1 $,滑动变阻器的滑片位于最左端,电流表示数为 $ I = 0.5 \, A $。已知电源电压 $ U $ 保持不变,压敏电阻 $ R $ 的阻值随压力 $ F $ 变化的规律如图 13 乙所示。报警器相当于一个定值电阻,阻值 $ R_0 = 30 \, \Omega $,当电流表的示数为 $ 300 \, mA $ 时报警器刚好报警。电流表“$ 0 \sim 0.6 \, A $”的量程连入电路,通过向托盘里加减物品改变压敏电阻受到的压力大小,托盘下表面是绝缘材质,不考虑电流表对电路的影响。
(1)求电源电压 $ U $。
(2)闭合开关 $ S $,断开开关 $ S_1 $,滑动变阻器的滑片位于最左端,求报警器刚要报警时,压敏电阻受到的压力 $ F $ 的大小。
(3)若使压敏电阻承受的压力为 $ 30 \, N $ 时报警器才报警,则滑动变阻器连入电路的阻值 $ R_1 $ 应调为多少?

(1)求电源电压 $ U $。
(2)闭合开关 $ S $,断开开关 $ S_1 $,滑动变阻器的滑片位于最左端,求报警器刚要报警时,压敏电阻受到的压力 $ F $ 的大小。
(3)若使压敏电阻承受的压力为 $ 30 \, N $ 时报警器才报警,则滑动变阻器连入电路的阻值 $ R_1 $ 应调为多少?
答案:
18.(1)15 V;(2)12 N;(3)10 Ω
