《2025年新课程学习与测评单元双测九年级物理全一册人教版》

15. 用铅笔芯可以做很多物理小实验。如图11所示，闭合开关，小灯泡发光说明铅笔芯具有较好的导电性；将回形针向左移动的过程中发现灯泡亮度变化不明显，应该调换更细(选填“粗”或“细”)的铅笔芯来做此实验；接着加热铅笔芯，发现灯泡亮度逐渐变亮，这一现象说明，温度越高，铅笔芯的电阻越小(选填“大”或“小”)。

答案： 15.导电性 细 小

16. 在探究影响导体电阻大小的因素实验中，如果只用一根镍铬合金丝，不考虑温度因素，那么可探究导体电阻的大小与导体的长度和导体的横截面积是否有关。

答案： 16.长度 横截面积

17. 如图12所示，电源电压不变，闭合开关S，灯泡$ L_1 $、$ L_2 $都发光，此时$ L_1 $、$ L_2 $两端的电压相等(选填“相等”或“不相等”)；一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因可能是L₂断路。

答案： 17.相等 L₂断路

18. 如图13所示的电路中，滑动变阻器连入电路的电阻丝是AP(选填“AP”“PB”或“AB”)段，滑动变阻器滑片向右移，灯亮度变暗(选填“变亮”“变暗”或“不变”)。

答案： 18.AP 变暗

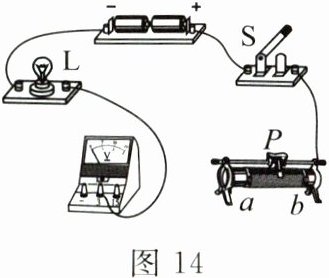

19. 在如图14所示的电路中，有两根导线尚未连接，请用笔画线代替导线将其补上。要求：①闭合开关S后，向左移动滑动变阻器的滑片P，小灯泡变暗；②电压表测量小灯泡两端的电压。

答案：

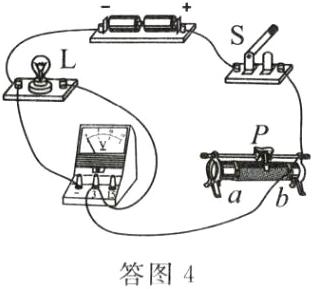

19.如答图4所示
