19. 小华用“伏安法”测量一个阻值约为5Ω的定值电阻R的阻值。实验室有以下器材供选用:
A. 两节干电池
B. 一个开关和若干导线
C. 电压表(量程为0~3V或0~15V)
D. 电流表(量程为0~0.6A或0~3A)
E. 滑动变阻器(0~10Ω)
F. 滑动变阻器(0~100Ω)
(1) 小华完成实验电路设计后,为了操作顺利和方便,除了选用A、B、C和D,小华还需选用器材E(选填“E”或“F”)。

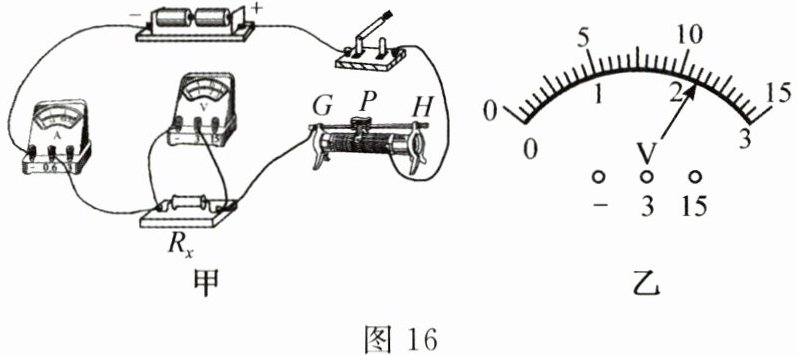

(2) 按图16甲连接好电路后,在闭合开关前,为保护电路,滑动变阻器的滑片P应该滑至G(选填“G”或“H”)端。
(3) 小华在闭合开关后,移动滑动变阻器的滑片P时,发现电流表的示数始终为0,而电压表有示数但不发生变化,此时电路中的一处故障是C(填字母代号)。
A. 滑动变阻器断路
B. 滑动变阻器短路
C. 定值电阻Rₓ断路
D. 定值电阻Rₓ短路
(4) 排除故障后,电流表的示数为0.40A,电压表的示数如图16乙所示,则本次实验测得的定值电阻Rₓ的阻值为5.5Ω。

答案： 19.
(1)E
(2)G
(3)C
(4)5.5
