《2025年新课程学习与测评单元双测九年级物理全一册人教版》

18. 在图7所示的电路中，定值电阻R₀的阻值为20Ω，电动机线圈电阻为2Ω；闭合开关S，电流表A₁、A₂的示数分别为0.8A、0.3A。则1min内电路消耗的电能为288J，1min内电流通过电动机产生的热量为30J。

答案： 18.288 30

四、作图题（每图2分，共6分）

答案： 由于题目未提供具体作图内容，无法给出具体答案。

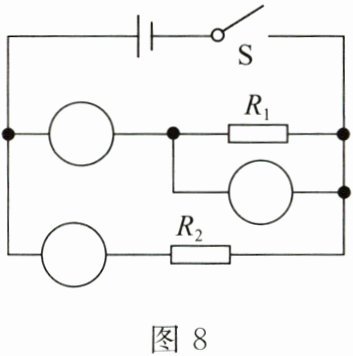

19. （1）在图8所示电路的○里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。

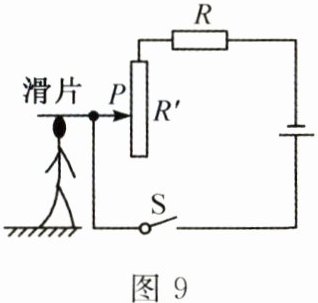

（2）某同学设计了一个电子身高测量仪，其内部电路如图9所示，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下移动。请你帮助他将一个电压表接入电路，能够实现“身高越高，电压表的示数越大”的目的。

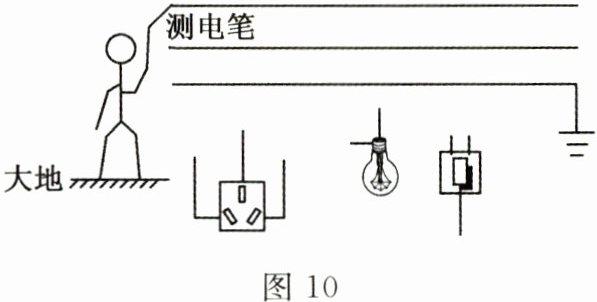

（3）如图10所示，用测电笔测试家庭电路的电线的过程中，发现只有接触最上方那条线时，测电笔的氖管才发光。请用笔画线将图中的电灯、开关和插座按照安全用电的原则接入家庭电路中，要求开关控制电灯，插座独立工作。

答案： 19.
(1)如答图13所示
(2)如答图14所示
(3)如答图15所示
