《2025年新课程学习与测评单元双测九年级物理全一册人教版》

23. (7分)小明在测量小灯泡电阻的实验中，用标有“20Ω 2A”的滑动变阻器、电压表、电流表、开关、导线、2节干电池和标有“2.5V”的小灯泡进行实验。

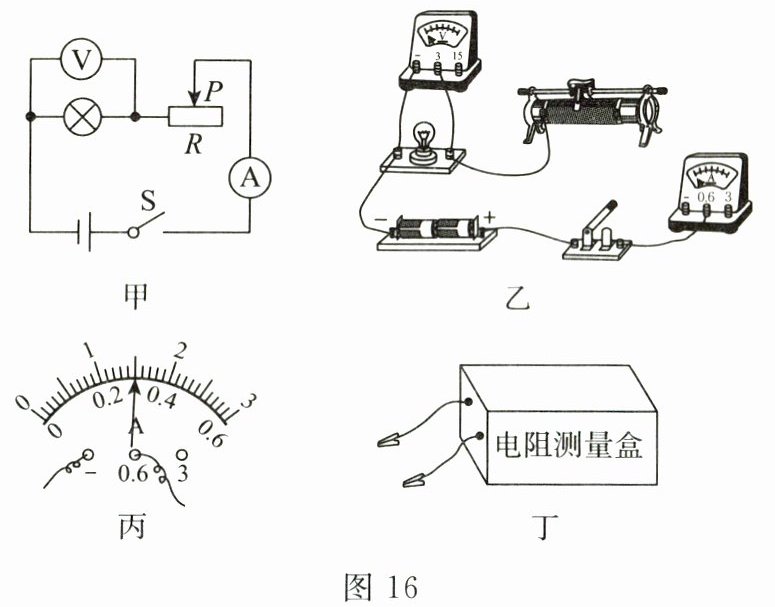

(1)请根据图16甲所示的电路图，用笔画线代替导线，将图16乙中的实物电路补充完整。
(2)另一小组同学实验中，在连接好最后一根导线时，发现小灯泡立即发光，请你指出该组实验中的操作不当之处是连接电路时开关未断开。
(3)小明闭合开关，移动滑片，先后测量得到两组数据，如下表所示。若要继续测量小灯泡电压为2.5V时的电阻，他接下来的操作是将滑动变阻器的滑片向左移动，使电压表示数为2.5V，此时电流表的示数如图16丙所示，电流表的示数为0.3A，则小灯泡的电阻值为8.3(保留1位小数)Ω。

(4)根据测得的数据，小明发现小灯泡在不同电压下的电阻值不相等，其原因是灯丝的电阻随温度的变化而变化。

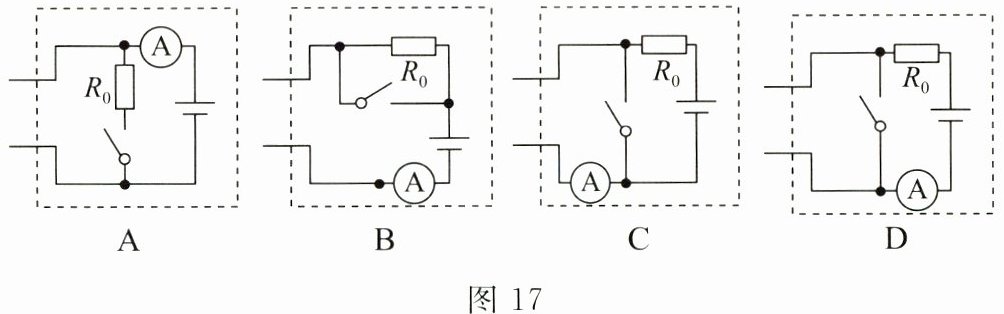

(5)如图16丁为小明设计的“电阻测量盒”。盒内有电源(电压不变且未知)、阻值已知的定值电阻R₀、开关和电流表，并引出两根导线到盒外，他将盒外的两根导线分别与待测电阻Rₓ两端的接线柱相连，根据盒内开关闭合、断开时电流表的示数，便可以计算出Rₓ的阻值。图17中符合盒内电路设计要求的是ABD(填字母代号)。

答案： 23.
(1)如答图28所示
(2)连接电路时开关未断开
(3)将滑动变阻器的滑片向左移动 0.3 8.3
(4)灯丝的电阻随温度的变化而变化
(5)ABD
