《2025年新课程学习与测评单元双测九年级物理全一册人教版》

16. 如图6甲所示，洗衣机、电冰箱等用电器的电源插头有三个脚，其中标有“L”的脚接火线，标有“N”的脚接零线，标有“E”的脚和用电器的金属外壳相连。新建楼房的供电线路已经不再使用保险丝，而是用空气开关(如图6乙所示)代替，空气开关“跳闸”后，首先该做的是找出并排除电路故障。

答案： 16.金属外壳；找出并排除电路故障

17. 如图7所示，甲、乙、丙三只小鸟站在裸导线上，小鸟电阻远大于灯丝电阻，电源电压可导致小鸟触电。开关S闭合时，会触电的鸟为乙；开关S断开时，会触电的鸟为甲。

答案： 17.乙；甲

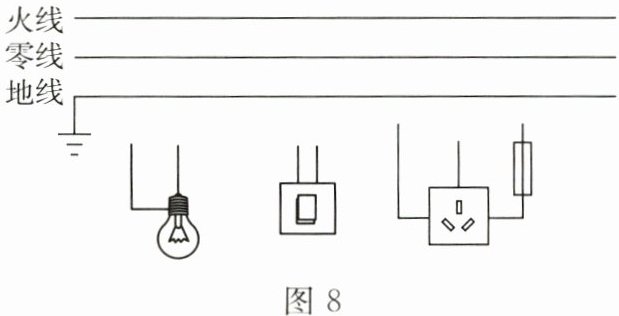

18. 请将图8所示元件正确连入家庭电路中，开关控制灯泡，插座独立工作。

答案： 18.如答图11所示

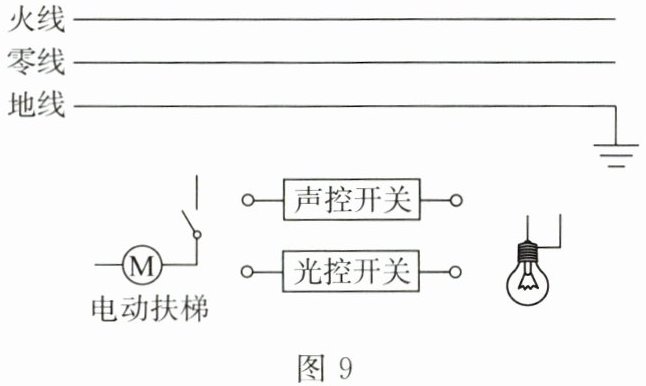

19. 某商场的地下一层有一部电动扶梯和一盏大功率的电灯，电灯只在晚上且有声音时工作，照亮电动扶梯，帮助行人安全通行。电动扶梯由开关控制。请你根据要求在图9中完成电路连接。

答案： 19.如答图12所示
