《2025年新课程学习与测评单元双测九年级物理全一册人教版》

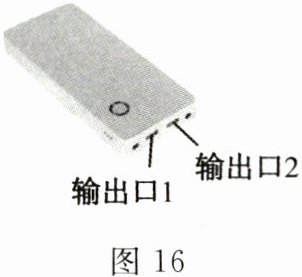

18. 如图 16 所示，某充电宝上有两个输出口，可同时给两台手机充电，充电宝两个输出口的连接方式是 并 联。输出口 1 正在为一部手机充电，若把另一部手机接入输出口 2，则此时输出口 1 的电流 不变 (选填“变大”“变小”或“不变”)。

答案： 18.并 不变

19. （1）图 17 所示，在图中两个虚线框内接入电源或开关，画出“电源”和“开关”的符号，使开关都闭合时两个灯泡组成并联电路。

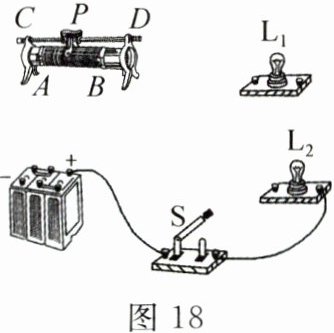

（2）请用笔画线代替导线将图 18 所示的电路连接完整。要求：灯泡 L₁、L₂并联，开关同时控制两个灯泡，滑动变阻器只控制灯泡 L₁的亮度，且滑片向左移动时，灯泡 L₁变亮。

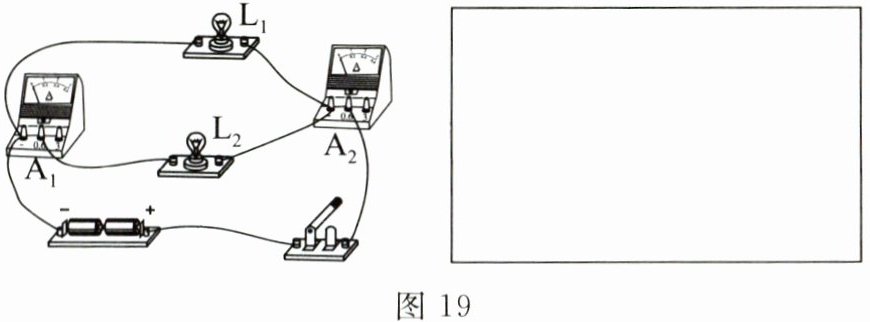

（3）请根据图 19 所示的实物电流图，画出对应的电路图。

答案：
19.
(1)如答图6所示

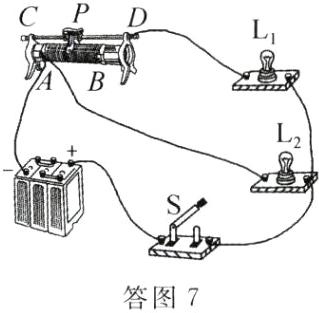

(2)如答图7所示


(3)如答图8所示
