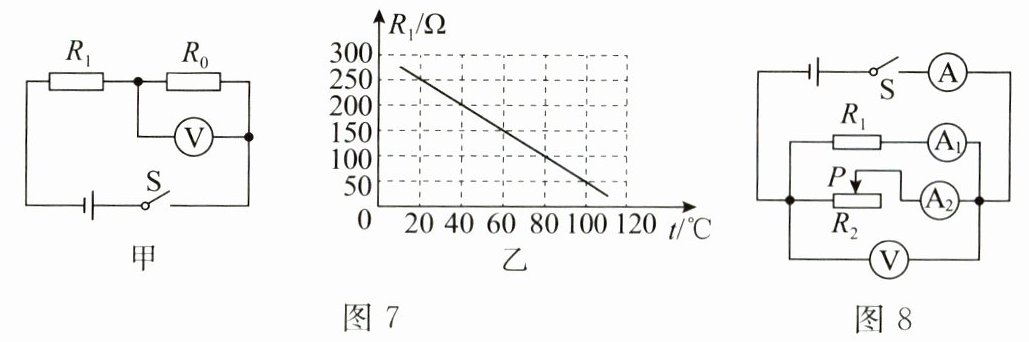

9. 如图 7 甲是一个用电压表的示数反映温度变化的电路原理图，其中电源电压 $ U = 4.5 \, V $ 且保持不变，电压表量程为 $ 0 \sim 3 \, V $，$ R_0 $ 是 $ 300 \, \Omega $ 的定值电阻，$ R_1 $ 是热敏电阻，其电阻随环境温度的变化如图 7 乙所示。闭合开关 $ S $，下列说法正确的是(AD)

A.电源工作时，将其他形式的能转化为电能
B.环境温度为 $ 40 \, ^ { \circ } C $ 时，热敏电阻阻值是 $ 100 \, \Omega $
C.电压表 $ V $ 示数越小，环境温度越高
D.此电路允许的最高环境温度为 $ 60 \, ^ { \circ } C $

答案： 9.AD

10. 如图 8 所示电路，当把开关闭合后，将滑动变阻器滑片向右移动时，下列说法正确的是(AC)

A.电压表 $ V $ 的示数不变
B.电流表 $ A $ 的示数变大
C.电流表 $ A_1 $ 的示数不变
D.电流表 $ A_2 $ 的示数变小

答案： 10.AC

11. 某灯泡的额定电压是 $ 24 \, V $，正常发光时，灯丝电阻为 $ 20 \, \Omega $，通过灯泡的电流为1.2 $ A $；若使该灯泡在电源电压为 $ 36 \, V $ 的电路中能正常发光，则需在电路中串联一个阻值为10 $ \Omega $ 的电阻。

答案： 11.1.2 串 10

12. 两个电阻阻值分别为 $ R_1 = 15 \, \Omega $，$ R_2 = 5 \, \Omega $，将其串联起来接入电路，则通过它们的电流之比 $ I_1 : I_2 $ 为1:1，电阻两端的电压之比 $ U_1 : U_2 $ 为3:1。

答案： 12.1:1 3:1

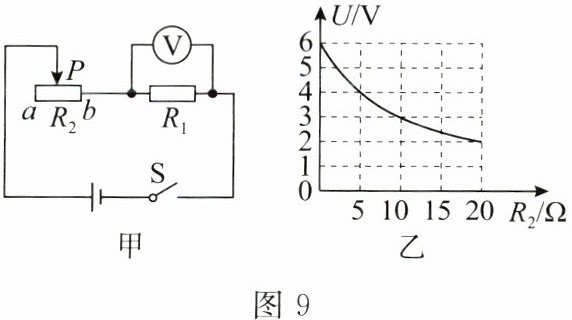

13. 如图 9 甲所示电路，闭合开关后，在滑片 $ P $ 由 $ b $ 端向 $ a $ 端移动的过程中，电压表示数 $ U $ 随滑动变阻器接入电路的阻值 $ R_2 $ 变化的情况图像如图 9 乙所示。则电源电压为6 $ V $，$ R_1 $ 的电阻为10 $ \Omega $。

答案： 13.6 10
