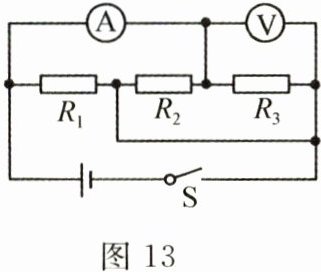

16. 在图13所示的电路中,电源电压为3V,R₁、R₂、R₃的阻值均为10Ω,闭合开关S,电压表的示数为3V,电流表的示数为0.6A。

答案： 16.3 0.6

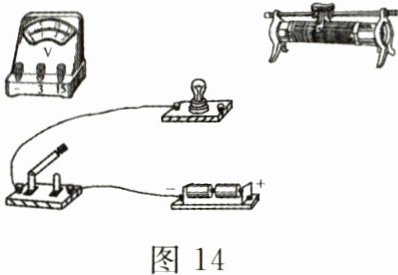

17. 如图14所示,电源为两节新干电池,用笔画线代替导线,将图中元件连接成完整的电路。要求:电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变得更亮。

答案： 17.如答图19所示

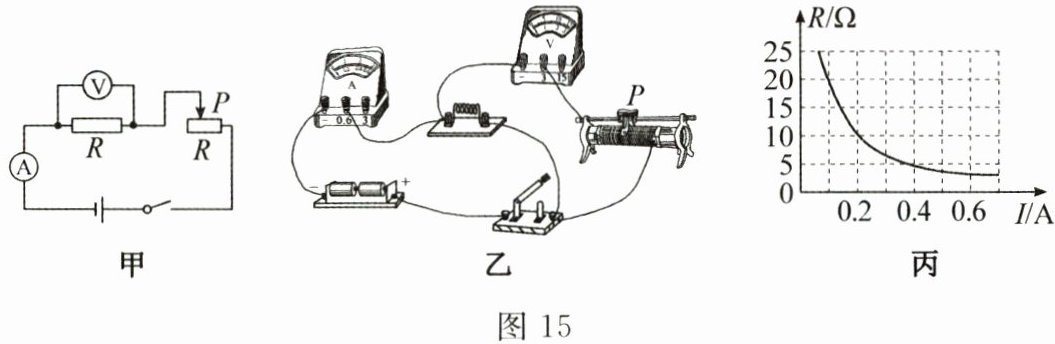

18. 小明在做“探究电流与电压、电阻的关系”实验时,准备了以下器材:两节新的干电池,电流表、电压表、滑动变阻器、定值电阻(5Ω,10Ω,15Ω,20Ω)、开关、导线若干。实验电路如图15甲所示。

(1) 在连接实物电路时,开关必须处于断开状态。
(2) 图15乙是小明连接好的实物电路,闭合开关后,他发现移动滑片的过程中,电流表的示数不变,电压表的示数不变。(均选填“变大”“变小”或“不变”)
(3) 小红在一旁观察后指出小明没有按照电路图正确连接实物,请你在图15乙中连接错误的一根导线上画“×”,并用笔画线代替导线将电路连接正确。

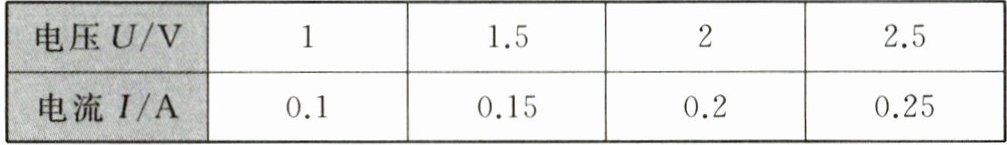

(4) 电路连接正确后,他们接入10Ω的电阻进行实验,并将得到的实验数据填入表格中。
对数据进行分析后得出的实验结论是当电阻一定时,通过电阻的电流与电阻两端的电压成正比。
(5) 接下来他们分别接入其他电阻重复实验,并作出了图15丙所示的图像。
① 由图像可知,定值电阻两端的电压U=2V;
② 当小明用10Ω的电阻替换5Ω的电阻接入电路中,闭合开关后,若不调节滑动变阻器,则电压表的示数会变大(选填“变大”“变小”或“不变”)。

答案： 18.
(1)断开
(2)不变 不变
(3)如答图20所示
(4)正比
(5)①2 ②变大
