《2025年名校课堂九年级物理上册沪粤版江西专版》

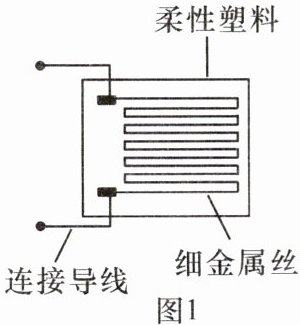

6. (2023·安徽)将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图1所示。将它接入图2所示的电路,电源电压不变,R为定值电阻。闭合开关S,当应变片随被检测物体拉伸发生形变时,塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的(D)



A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小

答案： D

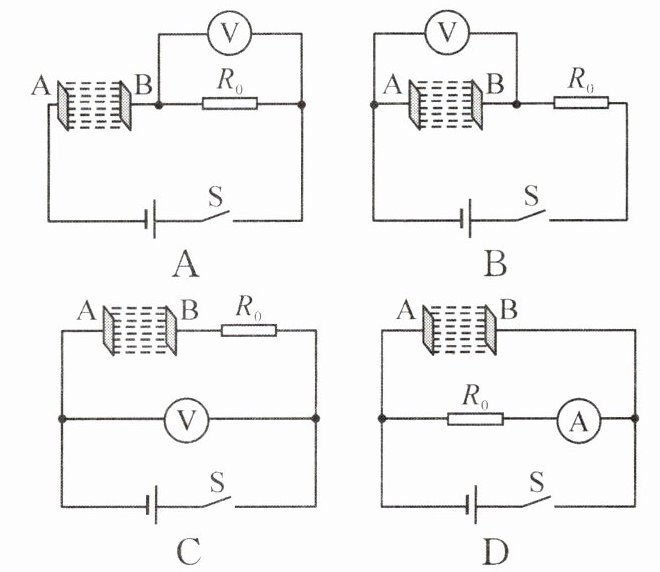

7. (2024·常州)海水盐浓度越大,其导电性越好,间距固定的金属片A、B之间海水的电阻越小。下列电路中,电源电压恒定,R₀为定值电阻,闭合开关S,海水盐浓度越大,电表示数越大的是(A)

答案： A

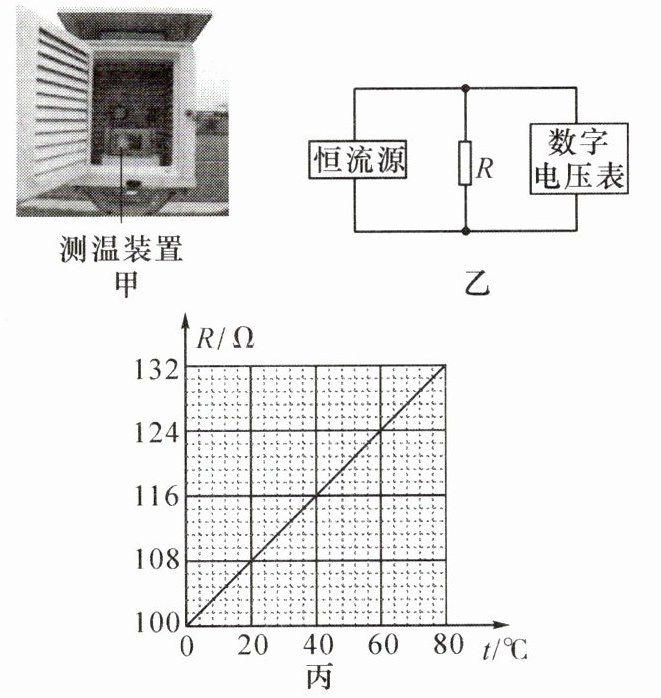

8. (2024·北京)图甲为自动气象站中的测温装置,它的测温电路可简化为图乙,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻R变化时,通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示,通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃,电压表的示数变化了8mV。当温度的变化值相同时,电压表示数的变化值越大,该测温装置的灵敏度越高。下列说法正确的是(C)


A.每升高1℃,R的阻值增大1.65Ω
B.通过R的电流为20mA
C.环境温度为20℃时,电压表的示数为216mV
D.若要增大该测温装置的灵敏度,可换一个电流值更小的恒流源

答案： C

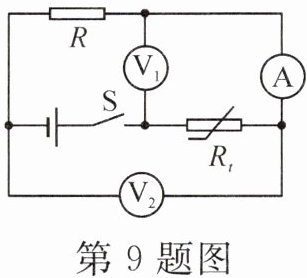

9. (2024·福建)如图所示电路,电源电压保持不变,R为定值电阻,Rt为热敏电阻,其阻值随温度的降低而增大。闭合开关S,当热敏电阻Rt的温度降低时,电压表V₁的示数变大,电压表V₂的示数与电流表A的示数之比不变。(填“变大”“不变”或“变小”)

答案： 变大 不变

10. (2023·安徽)如图所示的电路中,电阻R₀=12Ω。闭合开关S₁,将单刀双掷开关S₂掷于a端,电压表示数为2.5V;将S₂切换到b端,电压表示数为1.5V,则电阻Rx的阻值为8Ω。

答案： 8
