《2025年名校课堂九年级物理上册沪粤版江西专版》

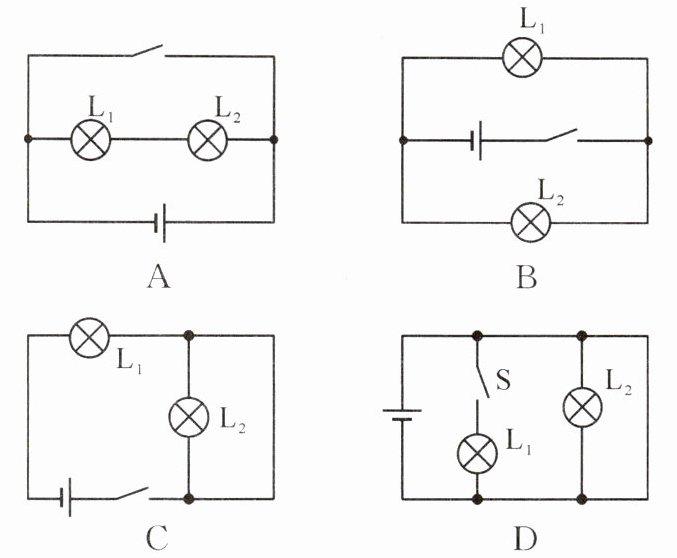

1. 在如图所示的四个电路中,开关能够同时控制两盏灯,且两灯并联的是 (B)

答案： B

2. 对于如图所示的电路的判断正确的是 (D)

A.开关只能控制其中的一只小灯泡
B.闭合开关,只有一只小灯泡亮
C.两只小灯泡是串联的
D.两只小灯泡是并联的

答案： D

3. 如图所示的电路中,小灯泡 $ L_{1} $、$ L_{2} $ 规格相同,闭合开关 $ S $ 后,发现 $ L_{1} $ 不亮,$ L_{2} $ 亮。此电路的故障可能是 (C)

A.小灯泡 $ L_{1} $ 短路
B.小灯泡 $ L_{2} $ 短路
C.小灯泡 $ L_{1} $ 开路
D.开关 $ S $ 接触不良

答案： C

4. 在如图所示的电路中,闭合开关 $ S $ 后会产生的现象是 (D)

A.两灯都发光
B.灯 $ L_{2} $ 发光,灯 $ L_{1} $ 不发光
C.两灯全被烧毁
D.电源被烧毁

答案： D

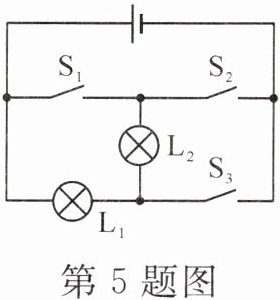

5. 关于如图所示电路,下列说法正确的是 (C)

A.只闭合 $ S_{1} $、$ S_{3} $ 时,两灯串联
B.只闭合 $ S_{2} $ 时,两灯并联
C.三个开关同时闭合时会发生短路
D.同时闭合 $ S_{2} $ 和 $ S_{3} $,断开 $ S_{1} $ 时,灯 $ L_{2} $ 发光

答案： C

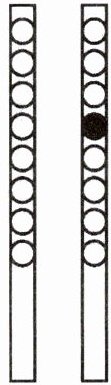

6. 小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是 (A)


A.若该小灯处开路,众小灯并联;若该小灯处短路,众小灯串联
B.若该小灯处开路,众小灯并联;若该小灯处短路,众小灯并联
C.若该小灯处开路,众小灯串联;若该小灯处短路,众小灯串联
D.若该小灯处开路,众小灯串联;若该小灯处短路,众小灯并联

答案： A

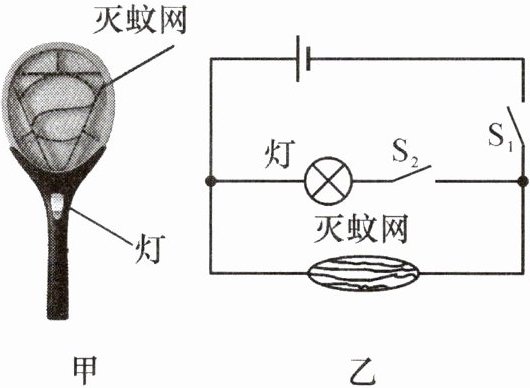

7. 如图甲所示的电蚊拍,具有灭蚊和照明的功能,图乙是其对应的电路图。当开关S₁闭合时,只有灭蚊网通电起到灭蚊作用;当开关S₁和S₂(以上两空均填“$ S_{1} $”“$ S_{2} $”或“$ S_{1} $ 和 $ S_{2} $”)闭合时,灭蚊网与灯都通电,同时起到灭蚊和照明作用。灯和灭蚊网的连接方式是并联。

答案： S₁　S₁和S₂　并联

8. (2024·池州期中改编)如图所示,要使灯 $ L_{1} $ 和 $ L_{2} $ 串联,应闭合开关S₃;要使灯 $ L_{1} $ 和 $ L_{2} $ 并联,应闭合开关S₁、S₂;绝对不能同时闭合开关S₁、S₃,否则会损坏电源。

答案： S₃　S₁、S₂　S₁、S₃
