《2025年名校课堂九年级物理上册沪粤版江西专版》

7. 一只小灯泡正常发光时通过灯丝的电流是$0.3A$，灯丝电阻是$6\Omega$，要测量小灯泡两端的电压，电压表的测量范围应选用(A)

A.$0\sim3V$
B.$0\sim15V$
C.两个测量范围都可以
D.无法判断

答案： A

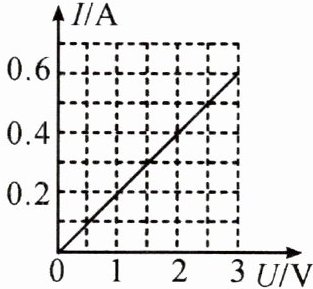

8. 某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(C)


A.当导体两端的电压为$2V$时，导体中的电流为$0.2A$
B.该导体的电阻随电流的增大而增大
C.该导体的电阻为$5\Omega$
D.电阻一定时，导体两端的电压与电流成正比

答案： C

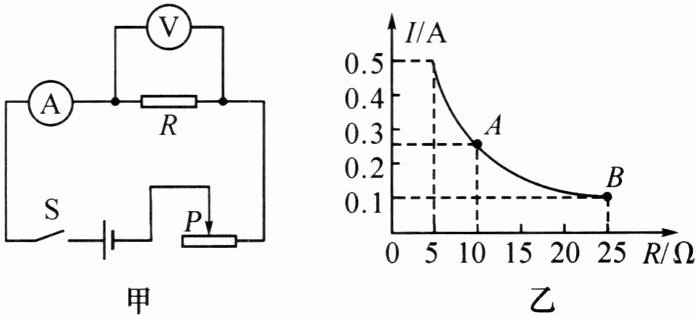

9. 在“探究电流与电阻的关系”实验中，电路如图甲所示，图乙是根据实验数据画出的$I-R$图像。由图像可知，电压表示数始终保持2.5V不变，当$R$的阻值为$20\Omega$时，电路中的电流为0.125A。

答案： 2.5 0.125

10. 如图所示的电路中，电源电压为$12V$，闭合开关$S$后，电流表的示数为$0.6A$，电压表的示数为$9V$。

(1)通过$R_1$的电流$I_1$是0.6A。
(2)小翔同学在求$R_1$的电阻值时，解题过程如下：
根据欧姆定律得，$R_1$的阻值：
$R_1=\frac{U_1}{I_1}=\frac{9V}{0.6A}=15\Omega$
小翔的解题过程不正确(填“正确”或“不正确”)，理由：$R_{1}$ 两端的电压取值错误。
(3)电阻$R_1$的阻值是多少？

答案：
(1)0.6
(2)不正确 $R_{1}$ 两端的电压取值错误
(3)由电路图可知,电阻$R_{1}$、$R_{2}$串联,电压表测$R_{2}$两端电压,电流表测串联电路中的电流,根据串联电路电压规律可知,$R_{1}$两端的电压:$U_{1}=U-U_{2}=12\ V-9\ V=3\ V$由$I=\frac{U}{R}$得,$R_{1}$的阻值:$R_{1}=\frac{U_{1}}{I_{1}}=\frac{3\ V}{0.6\ A}=5\ \Omega$

11. （2024·重庆B卷）将阻值为$10\Omega$的电阻$R_1$与另一电阻$R_2$接入电路，如图所示。闭合开关$S$，电流表$A_1$的示数为$0.45A$，电流表$A_2$的示数为$0.3A$。求：
（1）通过$R_2$的电流。
（2）电源电压。

答案： （1）由电路图可知，$R_1$与$R_2$并联，电流表$A_1$测干路电流，电流表$A_2$测$R_1$支路的电流。
根据并联电路电流规律，通过$R_2$的电流$I_2 = I - I_1 = 0.45A - 0.3A = 0.15A$。
（2）因为并联电路各支路两端电压相等，根据$I=\frac{U}{R}$可得，电源电压$U = U_1 = I_1R_1 = 0.3A×10\Omega = 3V$。
综上，答案为：（1）$0.15A$；（2）$3V$。
