1. (2022·安徽)小红测量一个小灯泡(正常工作电压为2.5V)正常发光时的电阻，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。

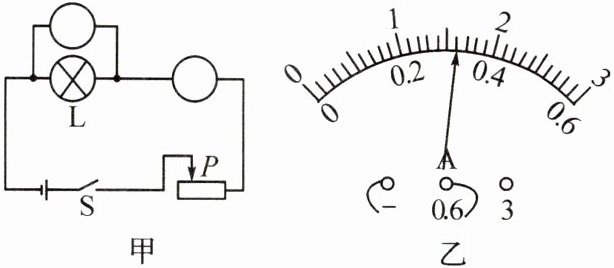

(1)图甲为实验电路图，图中的圆圈分别表示电流表和电压表，请在圆圈内填入相应的字母。
(2)正确连接电路后，将滑动变阻器的滑片移至电阻值最大处，闭合开关。要使小灯泡正常发光，应进行的操作是：。
(3)正确完成上述操作后，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为Ω。(结果保留一位小数)
(4)小灯泡正常发光时，因灯丝断路突然熄灭，若其他元件均完好，则此时电压表的示数(填“小于”“等于”或“大于”)2.5V。
【补充设问】
(5)实验中调节滑动变阻器，使小灯泡两端的电压逐渐降低，看到小灯泡亮度会逐渐变暗，根据实验数据分析发现：在这段时间内，电流表和电压表的示数并不成正比例关系，分析其原因是。
(6)实验中，若小灯泡电阻变化量的绝对值是ΔR₁，滑动变阻器接入电路中的电阻变化量的绝对值是ΔR₂，则：ΔR₁和ΔR₂大小关系正确的是(填字母序号)。
A. ΔR₁=ΔR₂
B. ΔR₁＜ΔR₂
C. ΔR₁＞ΔR₂

答案：
1.
(1)
(2)滑动变阻器的滑片向右移动，使电压表示数为2.5V
(3)7.8
(4)大于
(5)灯丝电阻受到温度的影响
(6)B

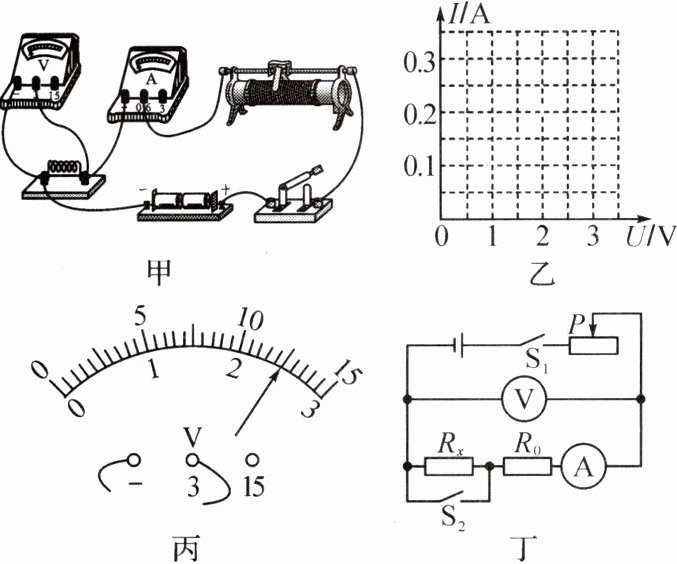

2. (2024·海南)小南用“伏安法”测量一个定值电阻的阻值，她连接的实验电路如图甲所示。

(1)实验前，小海帮助她检查电路，发现有一处连接错误，则错误之处是。
(2)改正错误后，小南进行实验并记录数据。请根据表中数据在图乙中绘出I-U关系图像。

(3)若电压表示数如图丙所示，则定值电阻两端的电压为V。
【补充设问】
(4)电流表的电阻虽然很小，但也会影响本实验中Rₓ的测量结果，若用如图丁所示的电路进行测量可消除这个影响，其中电源电压恒定未知，R₀为定值电阻。请将实验步骤补充完整：
①按照如图丁所示的电路图连接电路，将滑动变阻器的滑片P置于最大阻值处；
②闭合开关S₁、S₂，移动滑动变阻器滑片P，读出电压表的示数U₁和电流表的示数I₁；
③断开开关S₂，移动滑动变阻器滑片P，读出电压表的示数U₂和电流表的示数I₂；
④则待测电阻Rₓ阻值的表达式为Rₓ=(用U₁、U₂、I₁和I₂表示)。

答案：
2.
(1)变阻器上面的两个接线柱接入电路
(2)
(3)2.5
(4)④$\frac{U_{2}}{I_{2}}-\frac{U_{1}}{I_{1}}$
