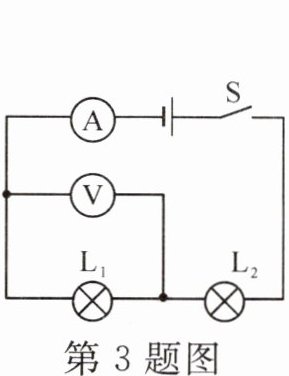

3. 如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是(A)

A.$L_1$ 短路
B.$L_1$ 开路
C.$L_2$ 短路
D.$L_2$ 开路

答案： A

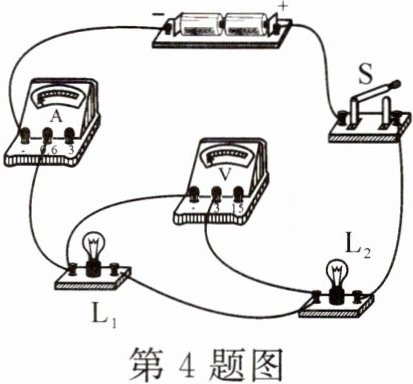

4. 如图所示的电路，闭合开关 S 后，两灯均发光，一段时间后，一盏灯突然熄灭，电流表、电压表都有示数，则该电路故障可能是(D)

A.灯 $L_1$ 开路
B.灯 $L_2$ 开路
C.灯 $L_1$ 短路
D.灯 $L_2$ 短路

答案： D

5. 如图所示的电路，闭合开关 S 后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是(B)

A.$L_1$ 开路
B.$L_2$ 开路
C.$L_1$ 短路
D.$L_2$ 短路

答案： B

6. (2024·达州)如图所示的电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为(A)

A.$L_1$ 短路
B.$L_2$ 短路
C.$L_1$ 开路
D.$L_2$ 开路

答案： A

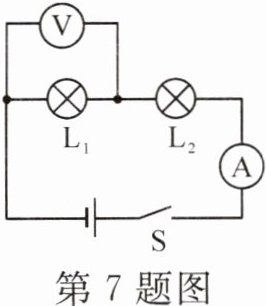

7. 如图所示，开关闭合，两个灯泡都发光，突然，一个灯泡熄灭，两个电表一个示数变大，一个示数变小，则该电路故障可能是(D)

A.一定是 $L_1$ 开路
B.一定是 $L_2$ 短路
C.可能是电流表开路
D.可能是电压表短路

答案： D

8. 如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表检测电路故障。当电流表接 A、B 两点时两灯均不亮；当电流表接 B、C 两点时，有一盏灯亮了，产生这一现象的原因可能是(C)

A.$L_1$ 开路
B.DC 间开路
C.$L_2$ 开路
D.电源短路

答案： C

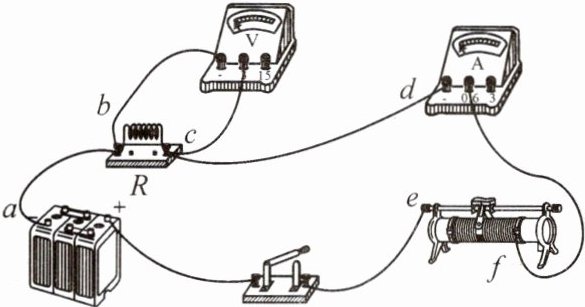

9. (2024·蚌埠高新区期中)如图所示，电源电压为 6 V，闭合开关后，小明发现电流表、电压表示数均为零，他用一根导线检查电路故障，当将该导线两端分别接到 a、d 接线柱上，发现电流表有示数，电压表示数仍为 0；当将该导线两端分别接到 c、f 接线柱上，发现电压表有示数，电流表示数仍为 0，由此可判断故障是(A)


A.导线 cd 开路
B.导线 ab 开路
C.电阻 R 开路
D.电阻 R 短路

答案： A

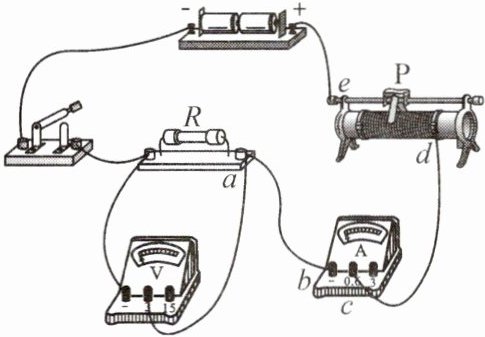

10. 如图所示的电路，将滑动变阻器的滑片 P 移至电阻值最大处，闭合开关，移动滑片 P，发现电流表和电压表均无示数。为了排查电路故障，滑片 P 置于某个位置不动，只将与电压表“＋”接线柱相连导线的另一端 a 拆下，将其依次连接到 b、c、d、e 接线柱上，发现电流表始终无示数，且只有当连接到 e 接线柱上时电压表有示数。若电路中只有一处故障，则发生的故障是(C)


A.电阻断路
B.电流表断路
C.滑动变阻器断路
D.接线柱 b 或 c 接触不良

答案： C
