5. 科技小组用如图所示的电路测量定值电阻的阻值。已知电阻 $ R_0 $ 的阻值，主要步骤如下：

(1)当开关$S_{1}$闭合，$S_{2}$断开时，电流表读数为 $ I_1 $。
(2)当开关 $ S_1 $、$ S_2 $ 都闭合时，电流表读数为 $ I_2 $。
(3)定值电阻 $ R_x = $$\frac {(I_{2}-I_{1})R_{0}}{I_{1}}$(用已知量和测出的物理量符号表示)。

答案：
(1)$S_{1}$闭合，$S_{2}$断开　
(3)$\frac {(I_{2}-I_{1})R_{0}}{I_{1}}$

6. 小张同学设计了一种测电阻的方法，电路图如图所示。$ R_x $ 为待测电阻，电源电压恒定，$ R_0 $ 为阻值已知的定值电阻。实验步骤如下：

(1)闭合开关 $ S $、$ S_1 $，断开开关 $ S_2 $，读出并记录电流表示数为 $ I_1 $。
(2)闭合开关S、$S_{2}$，断开开关$S_{1}$，读出并记录电流表示数为 $ I_2 $。
(3)处理实验数据，可求得 $ R_x = $$\frac {I_{1}R_{0}}{I_{2}-I_{1}}$。(用已知量和测量量的符号表示)
(4)为了多测几组实验数据减小实验误差，实验电路应如何改进？请在虚线框内画出改进后的电路图。

答案：

(2)S、$S_{2}$ $S_{1}$　
(3)$\frac {I_{1}R_{0}}{I_{2}-I_{1}}$
(4)

7. (2024·滨州节选)小滨用电流表和一个已知最大阻值为 $ R_0 $ 的滑动变阻器测量未知电阻 $ R_x $ 的阻值，设计了如图所示的电路图，电源电压未知且保持不变，实验操作如下：

(1)闭合开关 $ S $，将滑动变阻器的滑片 $ P $ 移动到 $ b $ 点，记录此时电流表示数为 $ I_1 $。
(2)将滑动变阻器的滑片P移动到a点，记录此时电流表示数为 $ I_2 $。
(3)则 $ R_x = $$\frac {I_{1}R_{0}}{I_{2}-I_{1}}$(用已知量和测出的物理量符号表示)。

答案：
(2)将滑动变阻器的滑片P移动到a点　
(3)$\frac {I_{1}R_{0}}{I_{2}-I_{1}}$

8. (2024·通辽节选)某组同学想到了用“等效替代法”测量一个正常发光时电压为 $ U_{额} $ 的小灯泡正常发光时的电阻，设计了如图所示的电路，其中 $ R' $ 为电阻箱。请把下列操作补充完整。

(1)将开关 $ S $ 与 $ a $ 连接，移动滑动变阻器的滑片 $ P $，使电压表的示数为 $ U_{额} $。
(2)将开关S与b连接，保持滑动变阻器的阻值不变，调节电阻箱，使电压表示数仍为 $ U_{额} $。读出电阻箱阻值即为小灯泡正常发光时的电阻。

答案：
(2)将开关S与b连接，保持滑动变阻器的阻值不变，调节电阻箱

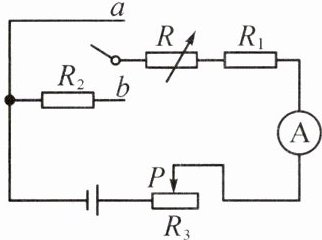

9. 如图所示是能测出 $ R_2 $ 阻值的实验电路图。图中 $ R $ 为电阻箱，$ R_1 $ 为定值电阻(阻值未知)，$ R_3 $ 是滑动变阻器。要求仅利用电阻箱读数表示 $ R_2 $ 的阻值，请将实验操作补充完整。

(1)将开关接 $ a $，调节电阻箱和滑动变阻器滑片 $ P $ 至适当位置，记下电流表的示数I和电阻箱的阻值$R_{A}$。
(2)将开关接 $ b $，调节电阻箱，保持滑片P位置和电流表示数不变，记下电阻箱R的阻值$R_{B}$。
(3)则 $ R_2 = $$R_{A}-R_{B}$。

答案：
(1)电流表的示数I　电阻箱的阻值$R_{A}$　
(2)电阻箱　滑片P位置和电流表示数　电阻箱R的阻值$R_{B}$　
(3)$R_{A}-R_{B}$
