《2025年名校课堂九年级物理上册沪粤版江西专版》

9. 如图所示，一位同学连接电路时把电流表并联在灯泡 L₁ 两端。闭合开关后，下列对各元件状况的判断正确的是(A)

A.灯泡 L₁ 不亮
B.灯泡 L₂ 不亮
C.电流表无示数
D.电池被烧坏

答案： 9.A

10. 在“练习使用电流表”的实验中，小明将电流表“－”“3”两个接线柱接入电路中，读数时发现 0～3 A 量程刻度标识不清，于是按 0～0.6 A 量程读得示数为 0.24 A。请你根据电流表的量程特点，推理得出被测电流的实际值为(C)

A.0.24 A
B.0.72 A
C.1.2 A
D.2.4 A

答案： 10.C

11. (2024·广元)如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔张开；再用石墨棒连接两个验电器的金属球，观察到乙的金属箔张开。下列对上述实验过程的分析，错误的是(D)

A.毛皮摩擦过的橡胶棒带负电
B.金属箔张开是由于同种电荷互相排斥
C.用石墨棒连接两个金属球的瞬间，电流方向由乙到甲
D.若用玻璃棒连接两个金属球，乙的金属箔也会张开

答案： 11.D

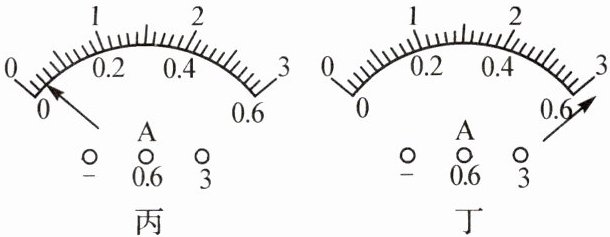

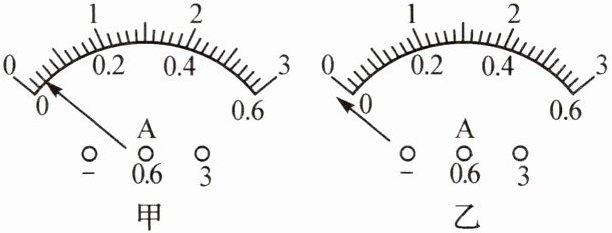

12. 甲、乙、丙、丁四名同学在“用电流表测电流”的实验中，甲在连接电路前发现电流表指针偏转情况如图甲所示。乙、丙、丁闭合开关前，他们的电流表指针均指在零刻度线处，当闭合开关试触时，发现电流表指针摆动分别出现了如图乙、丙、丁所示的三种情况。
(1)甲同学接下来应进行的操作是校零。
(2)乙的问题：电流表的正、负接线柱接反。
(3)丙的问题：电流表所选的量程偏大。
(4)丁的问题：电流表所选的量程偏小。

答案： 12.
(1)校零　
(2)接反　
(3)偏大　
(4)电流表所选的量程偏小

13. 如图所示的电路中，电流表$A_{3}$测的是通过灯 L₁ 的电流，电流表$A_{2}$测的是通过灯 L₂ 的电流，电流表$A_{1}$测的是通过干路的电流。电流表 A₂ 的右端为正(填“正”或“负”)接线柱。

答案： 13.$A_{3}$　$A_{2}$　$A_{1}$　正

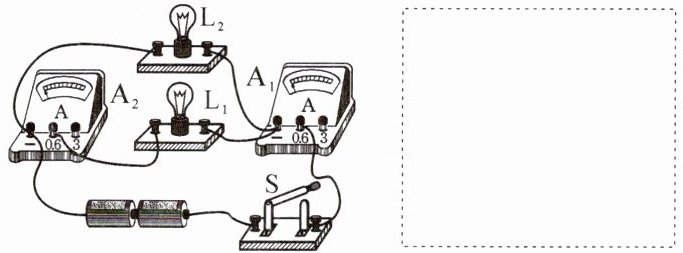

14. 在虚线框中画出如图所示的实物电路对应的电路图。

答案：
14.
　　

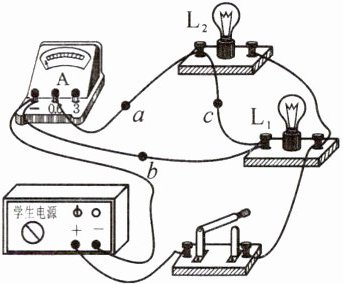

15. 如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(D)

A.撤掉导线 a，电流表测量的是电路的总电流
B.撤掉导线 a，电流表测量的是通过小灯泡 L₁ 的电流
C.撤掉导线 b，电流表测量的是通过小灯泡 L₂ 的电流
D.撤掉导线 c，电流表测量的是通过小灯泡 L₂ 的电流

答案： 15.D
