《2025年名校课堂九年级物理上册沪粤版江西专版》

1. 串联电路两端的总电压等于各部分电路两端的电压之和，当只有两个用电器串联时，这个规律的表达式为$ U=U_{1}+U_{2} $。

答案： 之和 $ U=U_{1}+U_{2} $

2. 并联电路中，各支路两端的电压等于电源两端的电压，当只有两个用电器并联时，这个规律的表达式为$ U=U_{1}=U_{2} $。

答案： 等于 $ U=U_{1}=U_{2} $

1. 用如图所示电路来探究串联电路中的电压特点。

(1) 实验中应选择规格不相同（填“相同”或“不相同”）的灯泡。

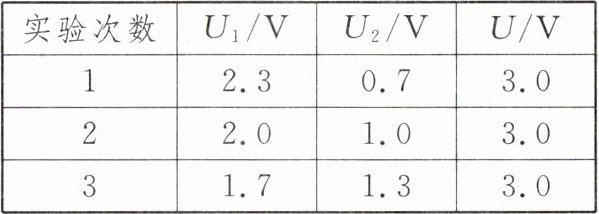

(2) 用电压表测出 $L_1$ 和 $L_2$ 两端电压及串联总电压的值分别是 $U_1$、$U_2$、$U$，经过多次实验，得到的数据记录在下表中。分析实验数据，可以得到串联电路的电压特点是串联电路中电路两端的总电压等于各部分电路两端的电压之和。

(3) 进行多次实验的主要目的是寻找普遍规律（填“寻找普遍规律”或“减小实验误差”）。

答案：
(1)不相同
(2)串联电路中电路两端的总电压等于各部分电路两端的电压之和
(3)寻找普遍规律

2. (2023·怀化)在如图所示电路中，闭合开关后电压表 $V_1$ 的示数为 $2.5$ V，$V$ 的示数为 $4.5$ V，则电路的电源电压为4.5V，灯 $L_2$ 两端电压为2V。

答案： 4.5 2

3. 每个节日小彩灯要求的工作电压是 $3$ V，要把它们接在 $36$ V 的电路中且都能够按要求工作，需要串联12个节日小彩灯。

答案： 串 12

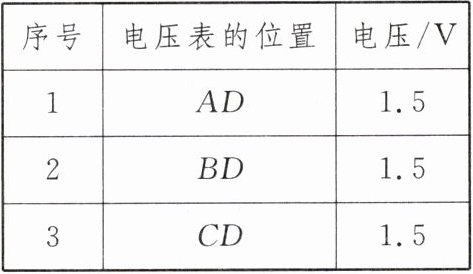

4. 在“探究并联电路电压的特点”实验中，小明同学按如图所示电路图连接电路时，开关应处于断开(填“断开”或“闭合”)状态，应将电压表并联(填“并联”或“串联”)连接在电路中。下表为小明同学记录的实验数据，分析比较实验数据及相关条件，可得出的初步结论是并联电路中各支路两端的电压等于电源两端的电压。

答案： 断开 并联 并联电路中各支路两端的电压等于电源两端的电压

5. 如图，闭合开关后，灯泡 $L_1$ 比 $L_2$ 亮，电压表 $V_2$ 的示数为 $6$ V，下列说法正确的是(A)


A.$V_1$ 的示数为 $6$ V
B.$V_1$ 的示数大于 $6$ V
C.$V$ 的示数小于 $6$ V
D.$V$ 的示数大于 $6$ V

答案： A

6. 两个用电器连接在同一个电路中，下列说法不正确的是(C)

A.若两个用电器串联，则总电压等于各用电器两端的电压之和
B.若两个用电器并联，则各用电器两端的电压一定相等
C.若用电压表测得它们两端的电压相等，则两用电器一定并联
D.若用电压表测得它们两端的电压不相等，则两用电器一定串联

答案： C
