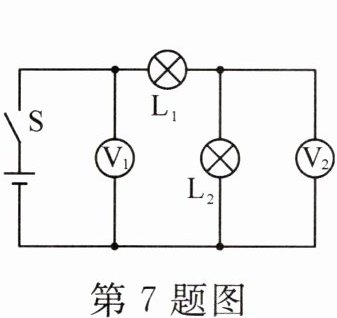

7. 请你仔细观察并分析电路图，下列说法正确的是(C)

A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同

答案： C

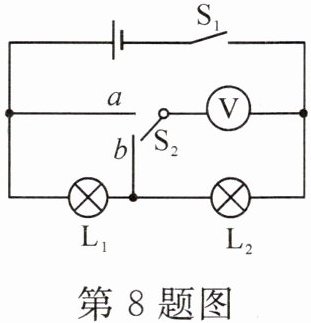

8. 如图所示的电路中，闭合开关 $S_1$，开关 $S_2$ 接到 $a$ 时，电压表示数为 $9$ V，开关 $S_2$ 接到 $b$ 时，电压表示数为 $4$ V，下列说法错误的是(B)

A.电源电压为 $9$ V
B.灯 $L_1$ 两端的电压为 $4$ V
C.灯 $L_2$ 两端的电压为 $4$ V
D.灯 $L_1$ 和 $L_2$ 两端的总电压为 $9$ V

答案： B

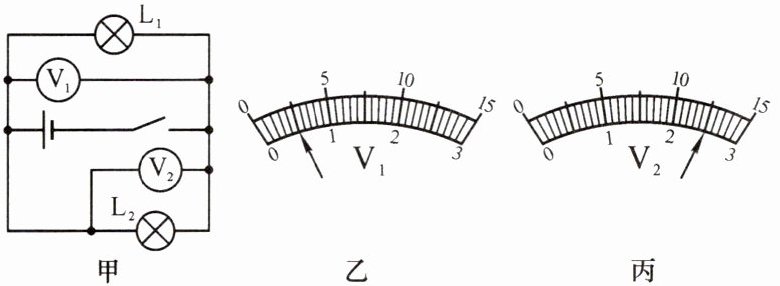

9. 如图甲是测量电压的电路图，闭合开关时，图乙、丙是两个电表指针的指示情况，则 $L_1$、$L_2$ 两端的电压分别是(D)


A.$0.5$ V 和 $2.5$ V
B.$0.5$ V 和 $12.5$ V
C.$2.5$ V 和 $12.5$ V
D.$2.5$ V 和 $2.5$ V

答案： D

10. 如图所示的电路中，当开关 $S$ 闭合时，电压表测的是$ L_{1} $两端的电压，若 $L_1$ 灯丝突然断了，则电压表示数将变大(填“变大”“变小”或“不变”)。

答案： $ L_{1} $ 变大

11. 如图所示，电源电压保持不变，$a$ 是从电压表的负接线柱引出的导线接头。$a$ 与 $b$ 处相接时，电压表示数为 $6.0$ V；使 $a$ 与 $b$ 处断开，然后与 $c$ 处相接，闭合开关 $S$ 后，电压表示数为 $4.5$ V，这时灯泡 $L_2$ 两端的电压为1.5V。

答案： 1.5

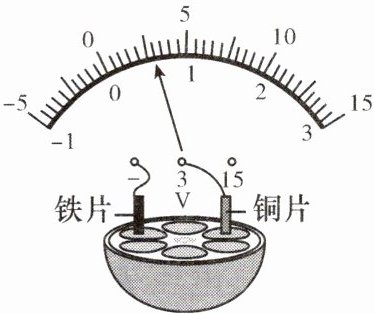

12. (2024·淮安节选)如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。

(1) 如图，用电压表测量电压，该水果电池电压为0.6V。
(2) 该水果电池正极是铜片(填“铁片”或“铜片”)。
(3) 为获得更高电压，可以将多个水果电池串联。

答案：
(1)0.6
(2)铜片
(3)串

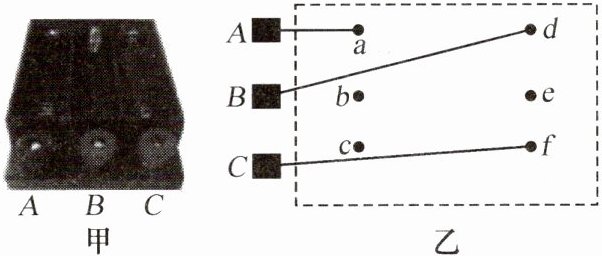

13. 如图甲所示的电池盒，盒外有三个接线柱 $A$、$B$、$C$；盒内有三个 $5$ 号电池插槽，六个接线柱 $a$、$b$、$c$、$d$、$e$、$f$；部分连接好的导线已画出，如图乙中所示。选接盒外不同接线柱，可从该电池盒获得 $1.5$ V、$3$ V、$4.5$ V 三种输出电压。请你在图乙的虚线框内，用笔画线代替导线将三节干电池（用元器件符号表示）连接起来，组成一个符合实际的电源，并满足上述要求。

答案：
