《2025年初中必刷题八年级物理上册沪科版》

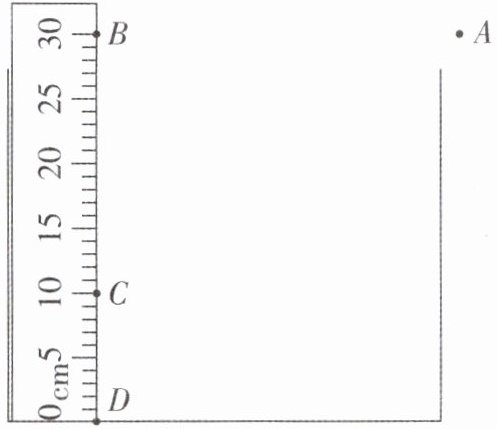

7 [2023 山东潍坊中考,中]为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从 A 处向水中看去,看到刻度尺上 B 点在水中所成的像位于 C 点,同时看到水中 D 点的像也位于 C 点。请据此：(1)用虚线画出水面位置；(2)完成看到 D 点的光路图。

答案：
如图所示

(1)在纸板上能看到激光路径,是因为激光在纸板表面发生漫反射。
(2)图甲中,激光与平面镜成 40°角入射,则反射角为50°。
(3)纸板上可以同时看到入射光线和反射光线,说明它们和法线在同一平面内。
(4)如图乙所示,纸板绕 CD 轴向后转动一定角度,再将激光紧贴纸板射向镜面上的 O 点。此时纸板上看不到反射光线。保持平面镜和入射光线位置不变,要在纸板上同时显示入射光线和反射光线,应怎样调整纸板？将纸板与平面镜垂直放置。

答案：
(1)漫
(2)50
(3)同一平面
(4)将纸板与平面镜垂直放置 【解析】
(1)激光在纸板上发生漫反射，所以能从各个角度看清光的传播路径。
(2)已知激光与平面镜成 40°角入射，则入射角为 90° - 40° = 50°，反射角等于入射角，也为 50°。
(3)纸板上可以同时看到入射光线和反射光线，说明反射光线、入射光线和法线在同一平面内。
(4)若将纸板绕 CD 轴向后转动，激光笔仍紧贴纸板，此时纸板不在垂直平面镜的位置，故纸板上看不到反射光线，要在纸板上同时显示入射光线和反射光线，应将纸板与平面镜垂直放置。

(1)如图甲所示,将一张白纸平铺在水平桌面上,并将一块薄玻璃板竖立在白纸中间位置,沿着玻璃板在纸上画一条直线,代表平面镜的位置。
(2)如图乙所示,此时蜡烛 2 与蜡烛 1 的像已完全重合。接下来使蜡烛 1 向远离玻璃板方向移动到某一位置,蜡烛 2 应向远离玻璃板方向移动,才能与蜡烛 1 的像再次重合。
(3)三次实验物和像的位置记录如图丙所示。他在探究像和物的连线与平面镜的位置关系时,用直线连接图丙中物点 A 与像点B,完成三次连线后找到了规律。

答案：
(1)平面镜
(2)远离
(3)B 【解析】
(1)将一张白纸平铺在水平桌面上，并将一块薄玻璃板（作为平面镜）竖立在白纸中间位置，沿着玻璃板在纸上画一条直线，代表平面镜的位置；
(2)使蜡烛 1 向远离玻璃板方向移动到某一位置，根据平面镜的成像规律可知，蜡烛 1 的像远离玻璃板，故蜡烛 2 应向远离玻璃板方向移动，才能与蜡烛 1 的像再次重合；
(3)由图丙可知，A 和 B 关于平面镜对称，在探究像和物的连线与平面镜的位置关系时，用直线连接图丙中物点 A 与像点 B。
