《2025年初中必刷题八年级物理上册沪科版》

9 [2024广西梧州期末,中]如图,A'B'是AB在平面镜中成的像,请在图中画出平面镜的位置。(保留作图痕迹)

答案：
如图所示

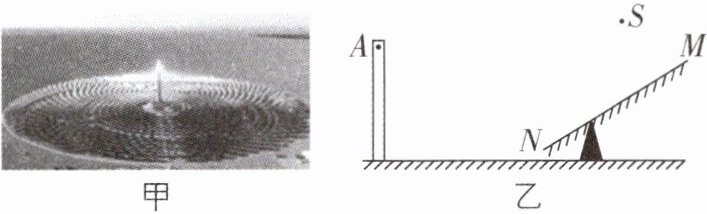

10 新素材[2025湖北武汉期中,中]图甲是我国敦煌的塔式光热电站,它由12 000面“定日镜”围绕吸热塔组成,每面镜子能追踪太阳并把阳光反射到塔顶的吸热器上。某时刻太阳在S点,地面上的一面追日镜MN恰好将太阳光反射到吸热器的A点,请在图乙中画出该时刻的反射光路。

答案：
如图所示 关键点拨 先作出点S关于MN的对称点S'，即为S的像；连接S'A交MN于点O，连接SO即为入射光线，OA为反射光线。

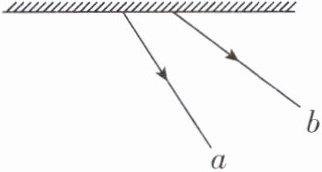

11 [2024辽宁铁岭期末,中]一个发光点S所发出的两条光线,经过平面镜反射后,反射光线为a、b,如图所示、请画出:
(1)两条入射光线;
(2)发光点S;
(3)发光点S在平面镜中所成的像S'。

答案：
如图所示

12 [2024山东青岛期末,中]如图所示,S是一个发光点,S'是S在平面镜中成的像,SA是S发出的一条光线,请在图中画出平面镜的位置和SA经平面镜反射后的光线AB。

答案：
如图所示

13 [2024江苏苏州质检]如图所示,入射光线AO在水和空气的界面发生了折射,请画出折射光线的大致方向。

答案：
如图所示

14 [2024广东深圳期末,中]如图,上、下是两个相同的玻璃三棱镜,中间是一块玻璃砖,请大致画出三条光线的折射光线。

答案：
如图所示

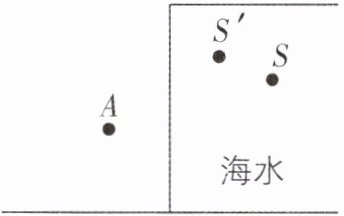

15 [中]星语同学在参观海洋馆时,看到在展箱内S'点有一条鱼。图中A点表示星语的眼睛,S点是鱼的实际位置,请在图中画出星语看到鱼的光路图。

答案：
如图所示 [解析]观察鱼时，鱼反射的光线从水中斜射入空气中时发生折射，折射角大于入射角，折射光线远离法线，眼睛逆着折射光线看去，看到的“鱼”在S'点，比鱼的实际位置偏高，连接S'A，与界面的交点O即为入射点，连接SO即为入射光线，OA为折射光线。

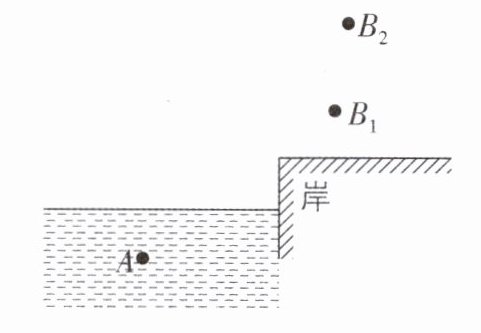

16 [中]如图所示,潜水员的眼睛在水面以下A处,从水中观察岸上的物体。图中的$B_1$和$B_2$分别是物、像的位置,请在图中作出潜水员观察物体的光路图。

答案：
如图所示 [解析]连接A、B₂两点(空气中用虚线，水中用实线)与水面相交于O点，则交点O为入射点；连接B₁O即为入射光线，OA为折射光线。
