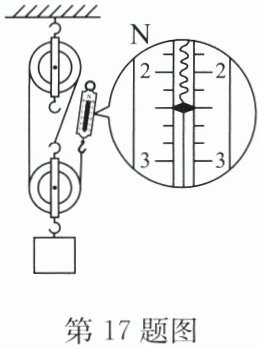

17. (8分)如图所示,在“测定滑轮组机械效率”的实验中,若物体的重力为6N.
(1)实验时应沿竖直方向
(2)若物体上升高度为0.5m,此时弹簧测力计的示数如图所示,则滑轮组的机械效率是
(3)若仅增加物体的重力(不计摩擦),该滑轮组的机械效率将
(4)若不计摩擦和绳重,则动滑轮的重力为
(1)实验时应沿竖直方向
匀速
拉动弹簧测力计。(2)若物体上升高度为0.5m,此时弹簧测力计的示数如图所示,则滑轮组的机械效率是
83.3%
.(3)若仅增加物体的重力(不计摩擦),该滑轮组的机械效率将
增大
(填“增大”“减小”或“不变”)。(4)若不计摩擦和绳重,则动滑轮的重力为
1.2
N.
答案：
(1)匀速
(2)83.3%
(3)增大
(4)1.2
(1)匀速
(2)83.3%
(3)增大
(4)1.2
18. (10分)阅读短文,解答问题。

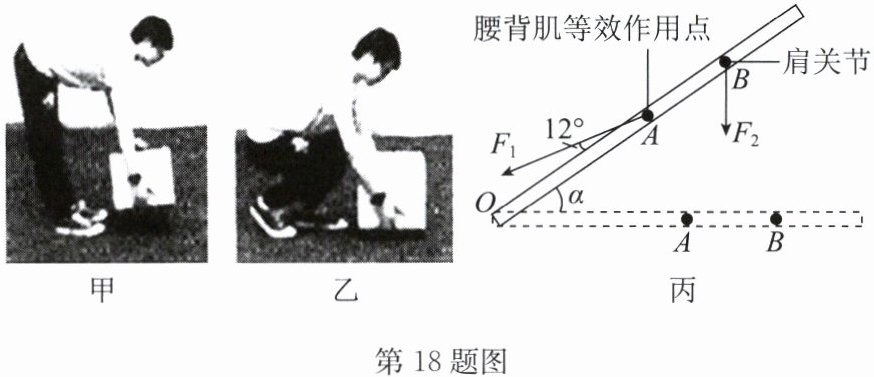

从地面上搬起重物我们的常见做法是弯腰(如图甲)或下蹲弯曲膝盖(如图乙)把它搬起来,哪种方法好呢？下面就建立模型说明这个问题。把脊柱简化为杠杆如图丙所示,脊柱可绕骶骨(轴)O转动,腰背部复杂肌肉的等效拉力$ F_{1} $作用在A点,其实际作用方向与脊柱夹角为$ 12^{\circ} $且保持不变,搬重物时拉力$ F_{2} $作用在肩关节B点,在B点挂一重物。用测力计沿$ F_{1} $方向拉,使模型静止,可测出腰背部复杂肌肉拉力的大小。接着,改变脊柱与水平面的夹角即改变杠杆与水平面的夹角α,多次实验得出结论。
(1)甲、乙两种姿势对应丙图中的两种状态,丙图中实线部分的杠杆模拟的是
(2)甲图中的人脊柱可看成是
(3)当α角增大时,$ F_{1} 的力臂 l_{1} $
(4)由以上分析可得,人要搬起重物时,
从地面上搬起重物我们的常见做法是弯腰(如图甲)或下蹲弯曲膝盖(如图乙)把它搬起来,哪种方法好呢？下面就建立模型说明这个问题。把脊柱简化为杠杆如图丙所示,脊柱可绕骶骨(轴)O转动,腰背部复杂肌肉的等效拉力$ F_{1} $作用在A点,其实际作用方向与脊柱夹角为$ 12^{\circ} $且保持不变,搬重物时拉力$ F_{2} $作用在肩关节B点,在B点挂一重物。用测力计沿$ F_{1} $方向拉,使模型静止,可测出腰背部复杂肌肉拉力的大小。接着,改变脊柱与水平面的夹角即改变杠杆与水平面的夹角α,多次实验得出结论。
(1)甲、乙两种姿势对应丙图中的两种状态,丙图中实线部分的杠杆模拟的是
乙
(填“甲”或“乙”)图中的脊柱。(2)甲图中的人脊柱可看成是
费力
(填“省力”“费力”或“等臂”)杠杆。(3)当α角增大时,$ F_{1} 的力臂 l_{1} $
不变
(填“变大”“不变”或“变小”),$ F_{1} $变小
(填“变大”“不变”或“变小”)。(4)由以上分析可得,人要搬起重物时,
乙
(填“甲”或“乙”)图中的姿势比较正确。
答案：
(1)乙
(2)费力
(3)不变 变小
(4)乙
(1)乙
(2)费力
(3)不变 变小
(4)乙
