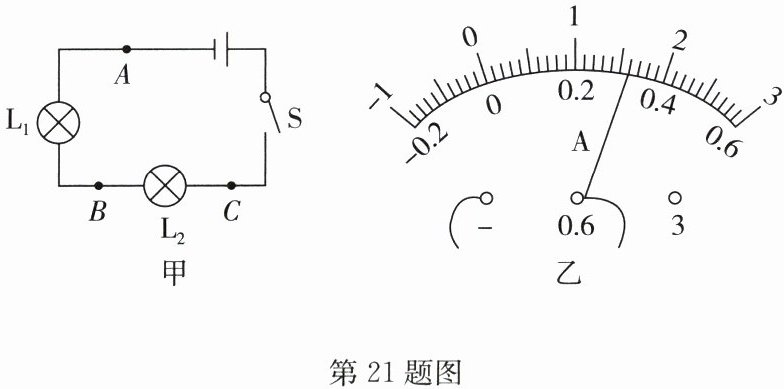

21. (12分)如图甲所示,在“探究串联电路电流规律”的实验中：
(1)$L_1、$$L_2$选择规格
(2)闭合开关前,发现电流表的指针指在零刻度的左侧,接下来的操作是
(3)闭合开关S后,发现$L_1$发光$,L_2$不发光,请分析发生此现象的两个可能原因：①
(4)排除故障后,小明将电流表分别连接在A、B处,其指针偏转均如图乙所示,请完成表格中相应内容的填写。
(5)当电流表连接在C处时,小明读取示数后填入上表中,请分析是否存在问题,若存在问题请说明原因：
(6)为了使实验的结论更具有科学性,请你对该实验提出合理化的建议：
(1)$L_1、$$L_2$选择规格
不相同
的小灯泡,其目的是避免实验的偶然性
。(2)闭合开关前,发现电流表的指针指在零刻度的左侧,接下来的操作是
对电流表进行调零
。(3)闭合开关S后,发现$L_1$发光$,L_2$不发光,请分析发生此现象的两个可能原因：①
$L_{2}$短路
；②$L_{2}$两端电压太小
。(4)排除故障后,小明将电流表分别连接在A、B处,其指针偏转均如图乙所示,请完成表格中相应内容的填写。
电流 $I_{A}/A$ $I_{B}/A$ 0.32 0.32
(5)当电流表连接在C处时,小明读取示数后填入上表中,请分析是否存在问题,若存在问题请说明原因：
存在问题，选用小量程按大量程进行读数
。(6)为了使实验的结论更具有科学性,请你对该实验提出合理化的建议：
换用不同规格的小灯泡多次实验
。
答案：
(1)不相同 避免实验的偶然性
(2)对电流表进行调零
(3)①$L_{2}$短路 ②$L_{2}$两端电压太小
(4)电流 $I_{A}/A$ $I_{B}/A$ 0.32 0.32
(5)存在问题，选用小量程按大量程进行读数
(6)换用不同规格的小灯泡多次实验
(1)不相同 避免实验的偶然性
(2)对电流表进行调零
(3)①$L_{2}$短路 ②$L_{2}$两端电压太小
(4)电流 $I_{A}/A$ $I_{B}/A$ 0.32 0.32
(5)存在问题，选用小量程按大量程进行读数
(6)换用不同规格的小灯泡多次实验
