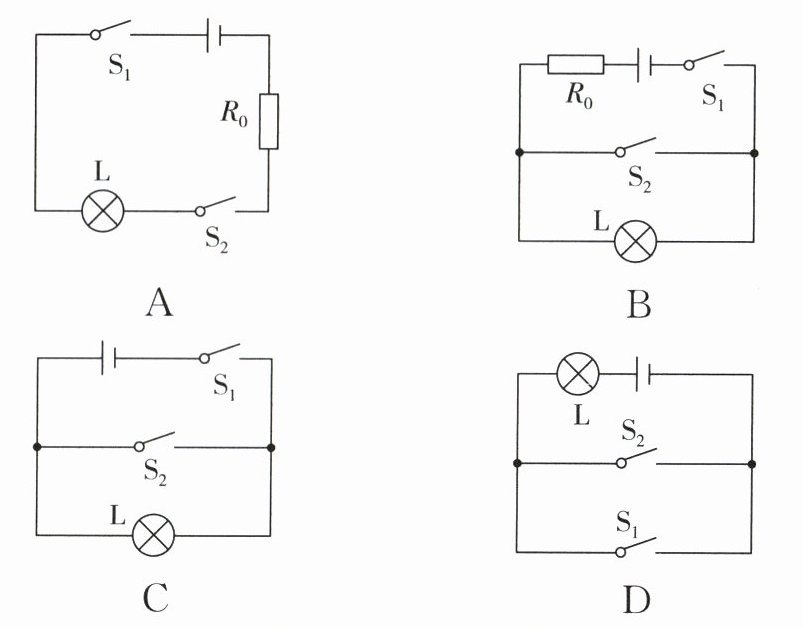

8. 为保证司乘人员的安全,轿车上设有安全带未系提示系统. 当乘客坐在座椅上时,座椅下的开关$S_{1}$闭合. 若未系安全带,则开关$S_{2}$断开,仪表盘上的指示灯$L$亮起；若系上安全带,则开关$S_{2}$闭合,指示灯$L$熄灭. 下列电路图中合理的是(
B
)
答案：
B
9. 如图所示,电源电压恒定,$R_{1}$是定值电阻,$R_{2}$是阻值随天然气浓度升高而减小的气敏电阻. 当$R_{2}$所处环境中天然气浓度升高时(
A.电表$V_{1}与V_{2}$的示数之和不变
B.电表$V_{1}与V_{2}$的示数之差不变
C.电表$V_{1}与A$的示数的比值变小
D.电表$V_{1}与A$的示数的乘积变小
A
)A.电表$V_{1}与V_{2}$的示数之和不变
B.电表$V_{1}与V_{2}$的示数之差不变
C.电表$V_{1}与A$的示数的比值变小
D.电表$V_{1}与A$的示数的乘积变小
答案：
A
10. 如图所示是某同学做实验时的电路图. 闭合开关$S$后,发现电流表有示数,电压表无示数,若故障只出现在电阻$R_{1}或R_{2}$上,则故障原因是(
A.电阻$R_{1}$短路
B.电阻$R_{2}$短路
C.电阻$R_{1}$断路
D.电阻$R_{2}$断路
B
)A.电阻$R_{1}$短路
B.电阻$R_{2}$短路
C.电阻$R_{1}$断路
D.电阻$R_{2}$断路
答案：
B
