12. 如图所示的电路处于
短路
状态,会造成电源
损坏,要使其成为正确的电路,只需要拆掉图中标注的②
号导线.
答案：
短路 电源 ②
13. 如图所示的电路中,若要使灯$L_1、$$L_2$串联,则应只闭合开关
S₂
；要使灯$L_1、$$L_2$并联,则应只闭合开关S₁、S₃
；不允许同时闭合开关S₁、S₂、S₃
.
答案：
S₂ S₁、S₃ S₁、S₂、S₃
14. 如图所示,灯$L_1$与$L_2$串联在由三节蓄电池组成的电源上,先用电压表测灯$L_1$两端的电压为2.6V,则选用电压表的量程是
0~3V
. 再测电源电压时,只将电压表接B的一端改接C,这种接法不正确
(填“正确”或“不正确”),理由是电压表的量程偏小
.
答案：
0~3V 不正确 电压表的量程偏小
15. 如图甲所示,开关S闭合后,电流表的指针偏转如图乙所示,则通过$L_1$的电流为
0.3
A,通过$L_2$的电流为0.9
A,接下来小明将$L_1$换成$L_3,$电路其他部分都未改变,闭合开关后,发现电流表的指针偏转角度相同,则通过$L_3$的电流为0.225
A.
答案：
0.3 0.9 0.225

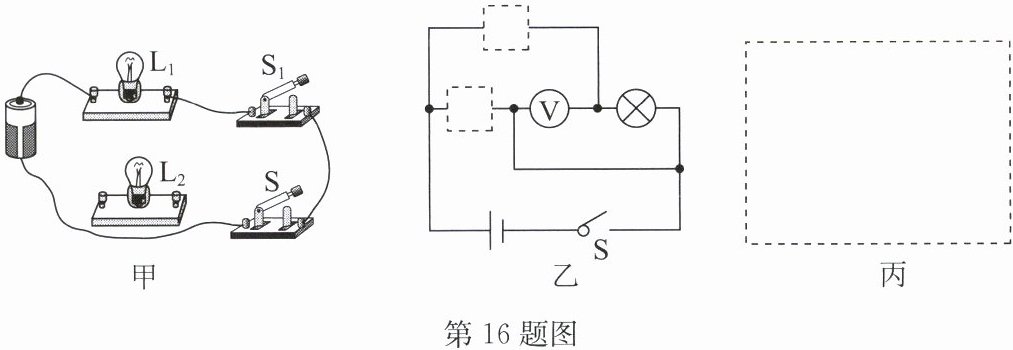

16. (8分)根据题目要求作图.
(1)(2分)如图甲所示,使两灯并联,S是总开关$,S_1$只控制灯泡$L_1,$请将所缺的导线补上.
(2)(3分)如图乙所示,请在图中的方框内分别填上电流表和小灯泡的元件符号.
(3)(3分)在图丙的方框内设计一个简单的“表决器”电路,要求：“赞成”时,按下开关$S_1$绿灯亮；“反对”时,按下开关$S_2$红灯亮；“弃权”时,无操作,无灯亮.
(1)(2分)如图甲所示,使两灯并联,S是总开关$,S_1$只控制灯泡$L_1,$请将所缺的导线补上.
(2)(3分)如图乙所示,请在图中的方框内分别填上电流表和小灯泡的元件符号.
(3)(3分)在图丙的方框内设计一个简单的“表决器”电路,要求：“赞成”时,按下开关$S_1$绿灯亮；“反对”时,按下开关$S_2$红灯亮；“弃权”时,无操作,无灯亮.
答案：
(1)
(2)

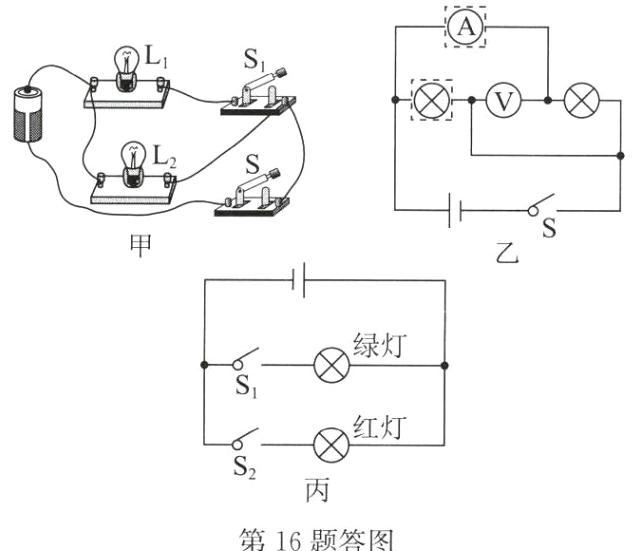

(3)如答图甲、乙、丙所示
(1)
(2)
(3)如答图甲、乙、丙所示
