15. (12分)根据题目要求作图。
(1)(4分)如图甲所示,O为杠杆的支点,杠杆在图示位置平衡,请作出F的力臂l.
(2)(4分)如图乙所示,硬质杠杆AOB上挂一重物G,O为支点。请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及其力臂l.
(3)(4分)如图丙所示,要用向下的力提升重物,请画出滑轮组绳子的绕法。

答案：

(1)
(2)

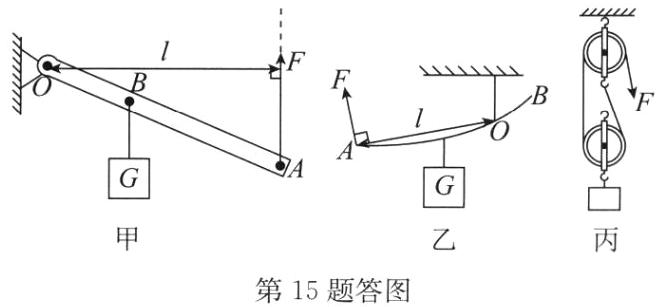

(3)如答图甲、乙、丙所示　

16. (8分)在“探究杠杆的平衡条件”实验中。

(1)实验时应先调节杠杆两端的平衡螺母使杠杆在水平位置平衡。
(2)如图甲所示,两端分别挂上钩码,杠杆平衡。若两边分别增加一个钩码,杠杆不能(填“能”或“不能”)平衡,这是因为杠杆平衡的条件是G左l左=G右l右.
(3)用绳子拴住一根粗细不同的木棒某处,静止后木棒恰能水平平衡,如图乙所示,现将木棒从绳处沿竖直方向切成A、B两段,可判断$ G_{A} $＞(填“＞”“=”或“＜”)$ G_{B} $.

答案：
(1)平衡螺母　
(2)不能　G左l左=G右l右　
(3)＞
