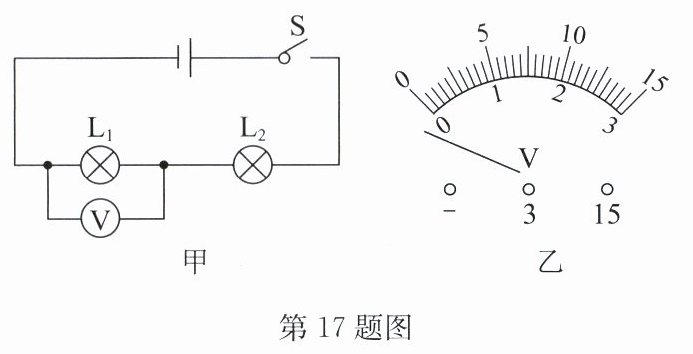

17. (8分)在“探究串联电路电压的特点”的实验中,小明同学设计了如图甲所示的电路.
(1)在连接电路时,开关应该处于
(2)连接电路前,小明发现电压表指针如图乙所示. 那么,接下来他要对电压表进行的操作是
(3)根据电路图甲连接好电路,闭合开关后,他发现两只灯泡都不亮,且电压表的示数接近电源电压,若只有$L_1$或$L_2$中的一处发生故障,则故障可能为
(4)排除故障后,小明选用不同规格的灯泡,完成了三次实验,并记录了数据. 分析下表中的数据,可得出的结论：串联电路两端的总电压
|实验次序|$L_1$两端的电压/V|$L_2$两端的电压/V|串联电路总电压/V|
|1|1.4|1.4|2.8|
|2|1.2|1.6|2.8|
|3|1.1|1.7|2.8|
(1)在连接电路时,开关应该处于
断开
(填“闭合”或“断开”)状态.(2)连接电路前,小明发现电压表指针如图乙所示. 那么,接下来他要对电压表进行的操作是
对电压表进行调零
.(3)根据电路图甲连接好电路,闭合开关后,他发现两只灯泡都不亮,且电压表的示数接近电源电压,若只有$L_1$或$L_2$中的一处发生故障,则故障可能为
L₁断路
(填$“L_1$断路$”“L_1$短路$”“L_2$断路”或$“L_2$短路”).(4)排除故障后,小明选用不同规格的灯泡,完成了三次实验,并记录了数据. 分析下表中的数据,可得出的结论：串联电路两端的总电压
等于
(填“大于”“小于”或“等于”)串联电路中各部分电路两端的电压之和.|实验次序|$L_1$两端的电压/V|$L_2$两端的电压/V|串联电路总电压/V|
|1|1.4|1.4|2.8|
|2|1.2|1.6|2.8|
|3|1.1|1.7|2.8|
答案：
(1)断开
(2)对电压表进行调零
(3)L₁断路
(4)等于
(1)断开
(2)对电压表进行调零
(3)L₁断路
(4)等于
18. (8分)如图所示,在“探究串联电路电压的特点”实验中,某实验小组分别测量了串联电路两端的总电压U和灯泡$L_1、$$L_2$两端的电压$U_1、$$U_2,$记录数据如表所示.
|U/V|$U_1/V$|$U_2/V$|
|2.6|1.3|1.3|
(1)该小组由此得出串联电路的总电压与各部分电压的关系是______
(2)实验过程中,若$L_1$灯丝断了,则观察到电压表$V_1$的示数为______
(3)该实验还有待改进,请写出其中一点：______
|U/V|$U_1/V$|$U_2/V$|
|2.6|1.3|1.3|
(1)该小组由此得出串联电路的总电压与各部分电压的关系是______
U=U₁+U₂
(用题中物理量符号表示).(2)实验过程中,若$L_1$灯丝断了,则观察到电压表$V_1$的示数为______
2.6
V,电压表$V_2$的示数为______0
V.(3)该实验还有待改进,请写出其中一点：______
应更换不同规格的灯泡再进行几次实验
.
答案：
(1)U=U₁+U₂
(2)2.6 0
(3)应更换不同规格的灯泡再进行几次实验
(1)U=U₁+U₂
(2)2.6 0
(3)应更换不同规格的灯泡再进行几次实验
