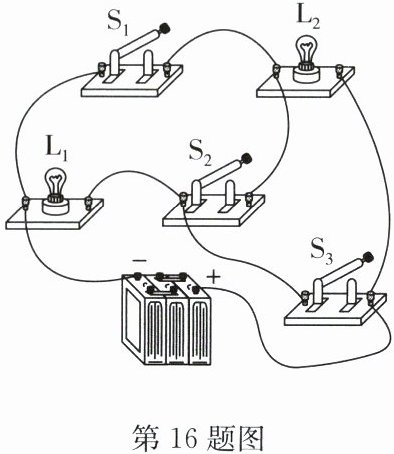

16. 如图所示电路中,要使灯$L_1$和$L_2$串联,应闭合开关
$S_{2}$
,若要使灯$L_1$和$L_2$并联,应闭合开关$S_{1}$、$S_{3}$
；同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$
,则电源可能会被烧坏。
答案：
$S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{2}$、$S_{3}$

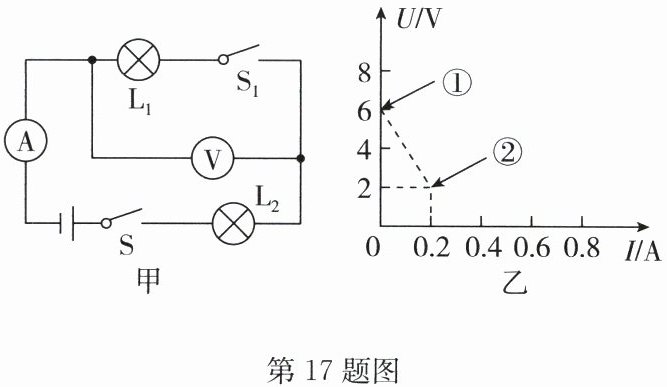

17. 如图甲所示,若只闭合开关S,电压表示数如图乙①位置所示,若同时闭合开关S和$S_1,$电压表示数如图乙②位置所示,则灯泡$L_2$两端的电压是
4
V,电源电压是6
V。
答案：
4 6

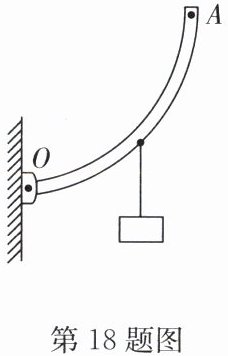

18. (2分)在图中画出杠杆的阻力臂l,并在A点画出使杠杆静止在图示位置的最小力F。
答案：

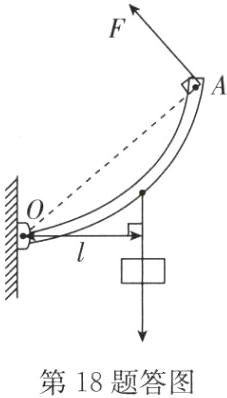

如答图所示
如答图所示
