《2025年5年中考3年模拟九年级科学全一册浙教版》

16. 「2023宁波中考改编」图甲是小宁的哥哥测定小灯泡额定功率的电路,小灯泡上标有“3.8V”字样。
(1)测小灯泡电压的电压表有“0~3V”“0~15V”两个量程,小宁的哥哥正确选用了“0~15V”量程。
(2)闭合开关,移动滑动变阻器滑片,使电压表的示数为3.8V,此时,电流表的示数如图乙所示。实验测得的该小灯泡的额定功率为1.14W。

答案： （1）0~15V （2）1.14 解析 （1）小灯泡上标有“3.8V”字样，表示额定电压为3.8V，大于电压表的“0~3V”的量程，需要选择“0~15V”的量程。（2）闭合开关，移动滑动变阻器滑片，使电压表的示数为3.8V，此时，电流表的示数如图乙所示，电流表的分度值为0.02A，示数为0.3A，即小灯泡的额定电流为0.3A，则灯泡的额定功率P=UI=3.8V×0.3A=1.14W。

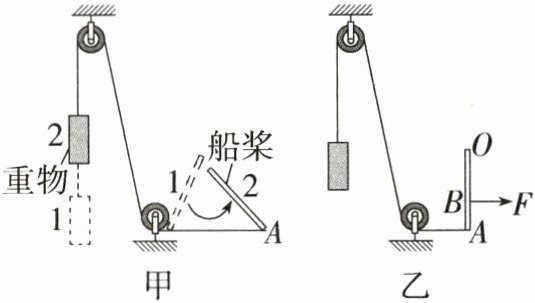

17. 「2023绍兴中考改编」赛龙舟自古以来在我国广为流传,现已成为亚运会比赛项目。如图甲是训练装置的结构示意图,绳子系在“船桨”的A端,运动员坐在位置上用力将“船桨”从位置“1”划到位置“2”,重物的位置也发生了相应的变化。若重物的质量为20千克,“划桨”一次拉过绳子的距离为60厘米。(船桨重、绳重与摩擦均不计)。($ g $取10牛/千克)
(1)该装置中两个滑轮的作用是______改变力的方向。
(2)“划桨”一次,人至少做功______120焦。
(3)图乙是某种耐力练习示意图,保持“船桨”与绳子垂直并静止。若OA为60厘米,OB为40厘米,当一只手握在O端,另一只手握在B点并施加垂直“船桨”的力F。求此时力F的大小。

300牛

答案： （1）改变力的方向 （2）120 （3）300牛 解析 （1）滑轮根据使用方法分为定滑轮和动滑轮，定滑轮的作用是改变力的方向，动滑轮的作用是省力。图中两滑轮的转轴都固定不动，属于定滑轮，因此作用是改变力的方向； …… 1分 （2）“划桨”一次，人将质量为20千克的重物举高60厘米，因此人做的功W=Fs=Gh=mgh=20千克×10牛/千克×0.6米=120焦； …… 2分 （3）由图可知，O为支点，F为动力，A点所受绳的拉力为阻力，大小等于物体的重力。则有$F×l_{OB}=G×l_{OA}$ …… 1分 即F×40厘米=200牛×60厘米， …… 1分 解得F=300牛。 …… 2分
