《2025年单元双测全优测评卷九年级物理下册沪粤版》

10. 近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。小明设计一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是(　　　)。
A. M接A，N接B　　　　　B. M接B，N接D
C. M接B，N接C　　　　　　D. M接A，N接D
　　　　

答案： A

11. 某市开通了商业运营磁悬浮列车线路。其所用的磁体大多是通有强大电流的电磁铁，利用________(填“同名”或“异名”)磁极相互排斥的原理，减小了车轮与轨道之间的摩擦力。

答案： 同名

12. 能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到________场的作用。当小磁针静止后，小磁针北极实际上指向________(填“地磁北极”或“地磁南极”)。

答案： 地磁　地磁南极　[解析]能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到地磁场的作用，小磁针的北极指向地理北极，实际上是地磁南极.

13. 如图所示，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的左端是________(填“N”或“S”)极，电源的左端是________极(填“正”或“负”)。

答案： S　正　[解析]读图可知,小磁针的右端为N极,根据异名磁极相互吸引可知，螺线管的左端为S极，右端为N极.再根据右手螺旋定则，用右手握住螺线管，使大拇指指向螺线管的N极，则四指环绕的方向为电流的方向，从而得出电源的左端为正极，右端为负极.

14. (2023·锦州中考)如图所示，闭合开关，通电螺线管的右端是________(填“N”或“S”)极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向________(填“左”或“右”)的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将________(填“变大”“变小”或“不变”)。
　　　　　　

答案： S　左　变小　[解析]闭合开关，根据右手螺旋定则可知，通电螺线管的右端是S极;因同名磁极相互排斥，则通电螺线管对条形磁体有向右的排斥力作用，条形磁体有向右运动的趋势，所以条形磁体受到向左的静摩擦力作用;若将滑动变阻器滑片向下滑动，滑动变阻器接入电路中的电阻变大，由$I = \frac{U}{R}$可知，电路中的电流变小，通电螺线管的磁体变弱，条形磁体受到的排斥力变小，因为条形磁体始终静止，处于平衡状态，其受到的排斥力和摩擦力是一对平衡力，故条形磁体受到摩擦力将变小.

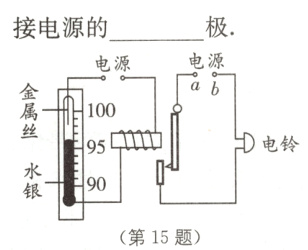

15. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)。使用时发现电磁铁磁性不够强，改进的办法有________(只需填出一种)。要使图中电磁铁通电时左端为N极，a点应接电源的_______极。

答案： 增大电源电压　负　[解析]据图可知，该“温度自动报警器”使用时发现电磁铁磁性不够强，增大电源电压、增大线圈的匝数均可;确定电源的正负极要利用右手螺旋定则来确定，电磁铁的左端是N极和线圈的绕向，根据右手螺旋定则可以确定电流是从线圈的右端流入，左端流出.在电源外部，电流从电源正极流向电源负极，故知电源的右端为正极，左端为负极.
