《2025年单元双测全优测评卷九年级物理下册沪粤版》

15. 如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的上端为_______(填“N”或“S”)极；当滑动变阻器的滑片向右移动时，电流表示数将_______，弹簧的长度将_______.

答案： N　变大　变长

16. 如图所示是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R₀阻值减小，定值电阻R两端的电压_______，同时电磁铁磁性_______，工作电路接通，灯泡发光，图中电磁铁的上端是_______极.

答案： 增大　增强　S

17. 小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接_______，图中三孔插座的插孔_______(填“a”“b”或“c”)应与地线相连.

答案： 灯泡　b　[解析]开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开.因此开关应接在B处，灯泡接在A处；根据三孔插座的正确接法可知，a应与零线相连，c应与火线相连，b与地线相连.

18. 如图所示为家庭电路中的一部分，有金属外壳的洗衣机应使用图中的_______(填写序号即可)插座，电能表安装在位置_______(填写序号即可)，灯5是安装在天花板上的灯，但闭合开关6时灯不亮，将台灯插入7时灯亮，说明灯5不亮的原因可能是_______.

答案： 8　2　灯丝断了

19. 家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_______，其工作原理是利用电流的_______效应；家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟_______(填“火线”或“零线”)接触造成的.

答案： 低　热　火线

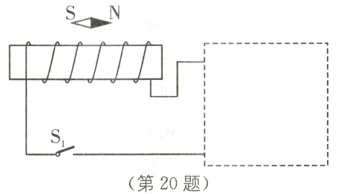

20. 请在图中的虚线方框内，画上适当的电器元件，与框外的通电螺线管和开关组成一个闭合电路，使此电路在开关S₁闭合后能够满足：①改变电流的强弱；②使小磁针静止时方向如图中所示. 然后再根据小磁针的指向，在图中标出通电螺线管的N、S极.

答案：
如图所示
