《2025年单元双测全优测评卷九年级物理下册沪粤版》

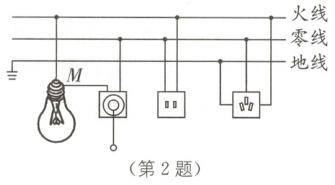

1. 如图所示是某同学设计的家庭电路，电灯开关已断开. 下列说法中正确的是( ).
A. 灯泡和两孔插座是串联的
B. 试电笔接触M点，氖管不发光
C. 开关和三孔插座的连接都是错误的
D. 试电笔插人两孔插座的左孔，氖管发光

答案： C

2. 下列有关家庭用电知识的说法中正确的是( ).


A. 制作保险丝应选择熔点较高、电阻较小的材料
B. 使用螺丝刀形状的试电笔时手不能接触上端的金属帽
C. 控制电灯的开关应连接在火线和该电灯之间
D. 小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障可能是台灯断路

答案： C

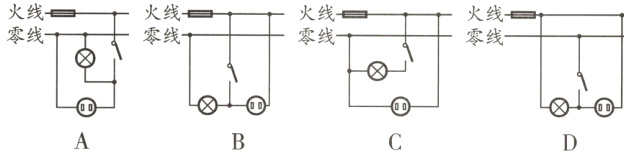

3. 小明家书房有一盏照明灯，闭合和断开照明灯开关时，照明灯正常发光和熄灭，小明晚上学习时，将一盏完好的台灯(台灯开关始终闭合)插入书房插座后发现：闭合照明灯开关时，发现照明灯亮，台灯不亮；断开照明灯开关时，照明灯和台灯均亮，但亮度不够，为了节约用电，小明在开关断开时取下照明灯，想让台灯单独工作，结果发现台灯也不亮，此时用测电笔测试台灯插座两孔氖管均发光. 则符合他家书房电路实际情况的电路图是(图中电灯为照明灯，开关为照明灯开关，插座为台灯插座)( ).
　

答案： B

4. 小明家新购住房刚装修完毕，家中部分照明电路如图所示. 验收工程时，小明闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光. 他断开开关S，再次用测电笔测试插座的两个孔，他将观察到(假设故障只有一处)( ).
A. 测试两孔时测电笔都发光
B. 测试两孔时测电笔都不发光
C. 只有测试左面的孔时测电笔才发光
D. 只有测试右面的孔时测电笔才发光
　　　　　　　　　　　　　　　　

答案： D
