《2025年单元双测全优测评卷九年级物理下册沪粤版》

11. 家庭电路触电事故都是人体直接或间接接触______线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与______相连，不致对人造成伤害。

答案： 火　大地

12. 如图所示，正确使用测电笔的方法是图______，若笔尖接触被测导线时氖管发光，则被测导线是______线。

答案： 甲　火

13. 仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是______(填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是______。

答案： 地线　先接通地线(或后断开地线，或确保用电安全)

14. 如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为______V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是______(填“L”或“N”)。

答案： 220　L

15.(2022·聊城中考)如图所示，控制灯泡的开关要接在______(填“1”或“2”)处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的______(填“火”“零”或“地”)线相连，以防止外壳带电时，对人造成伤害。

答案： 1　地

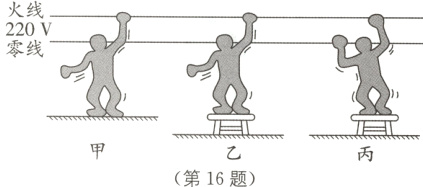

16. 家庭电路中的触电事故，都是由于跟大地______的人体直接或间接地触摸到______造成的。如图所示的甲、乙、丙三种情况(甲站在地面上，乙、丙站在木凳上)，可能发生触电事故的是______。

答案： 不绝缘　火线　甲、丙

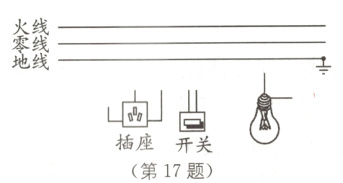

17. 如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：

答案：
如图所示
