《2025年单元双测全优测评卷九年级物理下册沪粤版》

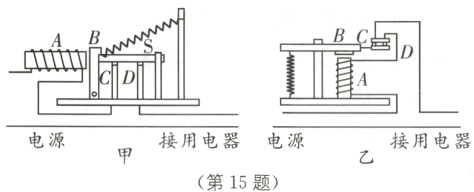

15. 如图所示，新建的居民住宅大多安装了自动空气开关，当电路由于电流过大时，电磁铁的磁性将变______(填“强”或“弱”)，吸引衔铁的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用，其原理应是如图中的______(填“甲”或“乙”)图.
　　　　

答案： 强　甲

16. 在电能输送的过程中，如果输送的电功率一定，将输电电压升到原来的10倍，则输电线上损失的功率将变为原来的______倍，由此可见，若想有效的减小电能在输电线路上的损失应采用______(填“高压”或“低压”)输电.

答案： $\frac{1}{100}$　高压

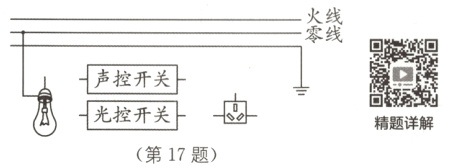

17.(2022·营口中考)有一种自动控制的楼道灯，只有光线较暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响. 请用笔画线代替导线完成电路.
　　　　　

答案：

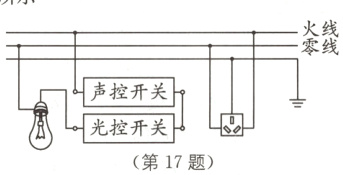

如图所示

[解析]由题意知:只有当“光控开关”和“声控开关”都闭合了灯才能亮,说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套;三孔插座与灯泡并联，其接法为“左零右火上接地”.

18. 小飞家里要安装一盏螺丝口灯泡，他按照下图把电路安装完后，闭合开关，电灯亮了，他用试电笔笔尖接触灯座的两接线点a和b，接触a时试电笔氖管变亮，接触b时氖管不亮. 他指着b对身旁的小红说：“这是接零线的，接触它不会触电.”小红对小飞说：“你现在接触它不会触电，但是开关一旦断开或者接触不良，那就不堪设想了.”小飞很诧异，心想：“电灯亮着都不触电，电灯熄了还会触电吗?”请你帮小马分析一下，他的想法错在哪里.
　

答案： 当电灯亮着时,若接触b点,此时由于人体的电阻比较大,而导线的电阻几乎为零,所以电流经b点后,再经导线回到负极,相当于人体发生短路,所以电灯亮着都不触电;但一旦开关断开,虽然火线和零线间无法构成回路,但通过接触点,电流会从灯丝、人体构成通路,造成人的触电事故.
