《2025年单元双测全优测评卷九年级物理下册沪粤版》

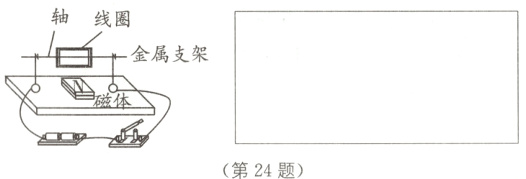

24. 为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图所示)他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用手轻推一下线圈，线圈就会不停地转动起来.
(1)要想改变线圈的转动方向，小明可采用的措施是：__________、__________；(写出两点)
(2)开关闭合后，如果电动机不转，可能的原因是：__________、__________；(写出两点)
(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是__________，并在线框内画出实验电路图(电动机用符号Ⓜ表示).

答案：

(1)改变磁场的方向　改变电流的方向　
(2)磁场太弱　线圈处于平衡位置　
(3)滑动变阻器　电路图如图所示

六、综合应用题（12分）

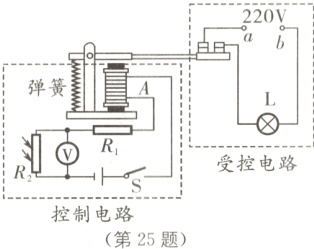

25. 如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路. L为“220 V 22 W”的照明灯，天暗时自动发光，天亮时自动熄灭，控制电路中，电源由两节干电池串联而成，电压为2.8 V. R₁为阻值10Ω的定值电阻. R₂为光敏电阻，其阻值会随着光强的变化而变化.
（1）①灯L正常工作时，通过它的电流是多少？
②受控电路中导线a端应连接照明电路的火线还是零线？
（2）当电压表示数为2.1 V时，光敏电阻的阻值为多大？（电磁铁A的线圈电阻忽略不计）
（3）如果控制电路的电源换成两节新的干电池，照明灯L有没有可能在白天就发光？请说明理由.

答案：
(1)①0.1A　②火线　
(2)30Ω　
(3)照明灯L有可能在白天就发光，原因：控制电路的电源换成两节新干电池时，电源的电压增大，电路中的电流增大，在天不太暗时，控制电路的电流达到电磁铁吸合的电流，照明灯L发光.
[解析]
(1)①由P = UI可得，灯L正常工作时通过的电流：
$I_{L}=\frac{P_{L}}{U_{L}}=\frac{22W}{220V}=0.1A$.
②开关控制灯泡时，开关接在火线上，所以受控电路中导线a端应连接照明电路的火线.
(2)当电压表示数为2.1V时，
因串联电路中总电压等于各分电压之和，
所以，$R_{1}$两端的电压：
$U_{1}=U - U_{2}=2.8V - 2.1V = 0.7V$，
因串联电路中各处的电流相等，
所以电路中的电流：
$I=\frac{U_{1}}{R_{1}}=\frac{U_{2}}{R_{2}}$，即$\frac{0.7V}{10Ω}=\frac{2.1V}{R_{2}}$，
解得：$R_{2}=30Ω$.
(3)如果控制电路的电源换成两节新的干电池，则电源的电压增大，由欧姆定律可知，电路中的电流增大，在天不太暗时，控制电路的电流达到电磁铁吸合的电流，照明灯L发光，所以，照明灯L有可能在白天就发光.
